Описание алгоритма программы

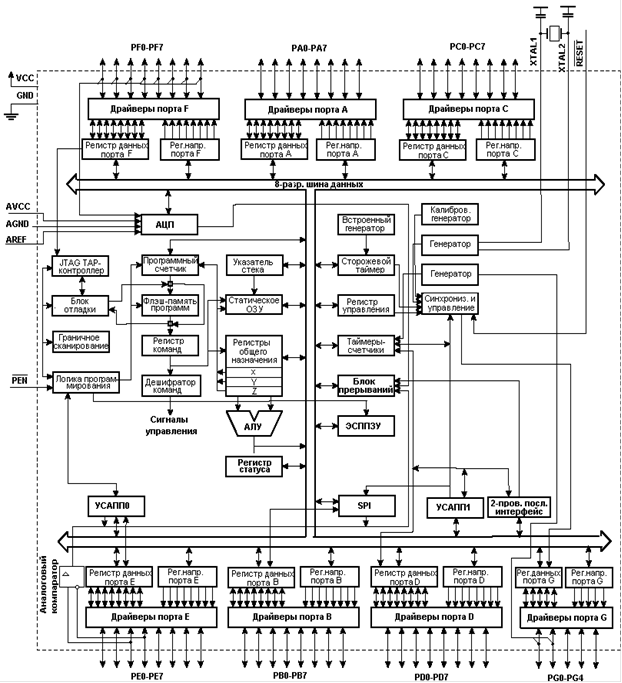

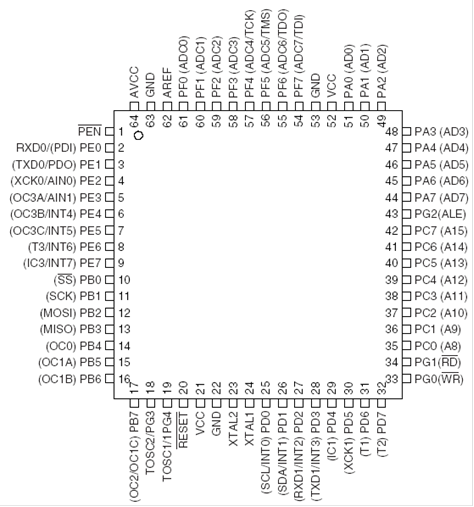

VCC

Напряжение питания цифровых элементов

GND

Общий

Порт A (PA7 PA0)

Порт A - 8-разр. порт двунаправленного ввода-вывода с внутренними подтягивающими к плюсу резисторами (выбираются раздельно для каждого разряда). Выходные буферы порта A имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии порта А будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта A находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Порт А также выполняет некоторые специальные функции ATmega128, описываемых далее.

Порт В (PВ7 PВ0)

Порт B - 8-разр. порт двунаправленного ввода-вывода с внутренними подтягивающими к плюсу резисторами (выбираются раздельно для каждого разряда). Выходные буферы порта В имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии по9рта B будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта B находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Порт В также выполняет некоторые специальные функции ATmega128, описываемых далее.

Порт C (PC7 PC0)

Порт C - 8-разр. порт двунаправленного ввода-вывода с внутренними подтягивающими к плюсу резисторами (выбираются раздельно для каждого разряда). Выходные буферы порта C имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии порта C будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта C находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Порт C также выполняет некоторые специальные функции ATmega128, описываемых далее. В режиме совместимости с ATmega103 порт C действует только на вывод, а при выполнении условия сброса линии порта C не переходят в третье состояние.

Порт D (PD7 PD0)

Порт D - 8-разр. порт двунаправленного ввода-вывода с внутренними подтягивающими к плюсу резисторами (выбираются раздельно для каждого разряда). Выходные буферы порта D имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии порта D будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта D находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Порт D также выполняет некоторые специальные функции ATmega128, описываемых далее.

Порт E (PE7 PE0)

Порт E - 8-разр. порт двунаправленного ввода-вывода с внутренними подтягивающими к плюсу резисторами (выбираются раздельно для каждого разряда). Выходные буферы порта E имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии порта E будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта E находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Порт E также выполняет некоторые специальные функции ATmega128, описываемых далее.

Порт F (PF7 PF0)

Порт F действует как аналоговый ввод аналогово-цифрового преобразователя. Порт F также может использоваться как 8-разр. порт двунаправленного ввода-вывода, если АЦП не используется. К каждой линии порта может быть подключен встроенный подтягивающий к плюсу резистор (выбирается раздельно для каждого бита). Выходные буферы порта F имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии порта F будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта F находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Если активизирован интерфейс JTAG, то подтягивающие резисторы на линиях PF7(TDI), PF5(TMS) и PF4(TCK) будут подключены, даже если выполняется Сброс. Вывод TDO находится в третьем состоянии, если не введено состояние TAP, при котором сдвигаются выводимые данные. Порт F также выполняет функции интерфейса JTAG. В режиме совместимости с ATmega103 порт F действует только на ввод.

Порт G (PG4 PG0)

Порт G - 5-разр. порт двунаправленного ввода-вывода с внутренними подтягивающими к плюсу резисторами (выбираются раздельно для каждого разряда). Выходные буферы порта G имеют симметричную выходную характеристику с одинаковыми втекающим и вытекающим токами. При вводе, линии порта G будут действовать как источник тока, если внешне действует низкий уровень и включены подтягивающие резисторы. Выводы порта G находятся в третьем (высокоимпедансном) состоянии при выполнении условия сброса, даже если синхронизация не запущена. Порт G также выполняет некоторые специальные функции ATmega128. В режиме совместим9ости с ATmega103 данные выводы используются как стробирующие сигналы интерфейса внешней памяти, а также как вход генератора 32 кГц, а при действии сброса они асинхронно принимают следующие состояния: PG0 = 1, PG1 = 1 и PG2 = 0, даже если синхронизация не запущена. PG3 и PG4 - выводы генератора.

RESET

вход сброса. Если на этот вход приложить низкий уровень длительностью более минимально необходимой будет генерирован сброс независимо от работы синхронизации. Минимальная длительность внешнего импульса сброса приведена в таблице 19. Действие импульса меньшей продолжительности не гарантирует генерацию сброса.

XTAL1

вход инвертирующего усилителя генератора и вход внешней синхронизации.

XTAL2

выход инвертирующего усилителя генератора.

AVCC

вход питания порта F и аналогово-цифрового преобразователя. Он должен быть внешне связан с VCC, даже если АЦП не используется. При использовании АЦП этот вывод связан с VCC через фильтр низких частот.

AREF

вход подключения источника опорного напряжения АЦП.

PEN

вход разрешения программирования для режима последовательного программирования через интерфейс SPI. Если во время действия сброса при подаче питания на этот вход подать низкий уровень, то микроконтроллер переходит в режим последовательного программирования через SPI. В рабочем режиме PEN не выполняет никаких функций.
