Модуляция и управление информационными параметрами сигналов

Фазовые соотношения в данной векторной диаграмме указывают простой способ генерирования ФМ сигналов с малым индексом модуляции (рис. 2.14) при произвольном модулирующем сигнале θ(х).

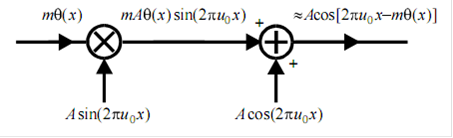

Рис. 2.14. Структурная схема ФМ модулятора при m << 1

Частотная модуляция.

При частотной модуляции изменяется мгновенная (локальная) частота u(х) сигнала-переносчика s(х) в соответствии с информационным сигналом θ(х), а именно:

(2.13)

Где

(2.14)

При синусоидальной ЧМ модулирующий сигнал имеет вид:

(2.15)

откуда:

(2.16)

Сравнение (6) и (8) с учетом (11) показывает идентичность ФМ ЧМ при синусоидальной модулирующей функции и индексе модуляции

Значение а представляет собой максимальную девиацию мгновенной угловой частоты относительно несущей угловой частоты 2π uо.

Простейший модулятор для ЧМ сигналов или частотный дискриминатор представляет собой резонансный контур, настроенный, например, ниже несущей частоты (рис. 2.15). Изменения мгновенной частоты во входном модулированном сигнале преобразуются в изменения амплитуды сигнала на выходе резонансного контура. Эти амплитудные изменения нетрудно выделить при помощи обычного детектора огибающей. Ограниченный диапазон линейности такого дискриминатора можно расширить, применив пару контуров, один из которых настроен соответственно выше, а другой ниже частоты несущей. Выходные сигналы на выходе этих контуров раздельно детектируются и после этого вычитаются, образуя полную характеристику дискриминатора, показанную на рис. 2.16. Выходной сигнал в дискриминаторах такого типа изменяется по амплитуде при вариациях как частоты, так и амплитуды входного сигнала.

В реальных системах неконтролируемые изменения амплитуды в ЧМ сигнале вызываются шумами, помехами, "замираниями" радиоволн и другими факторами. В связи с этим на входе дискриминаторов необходимо включать ограничитель, который представляет собой нелинейное устройство с характеристикой, показанной на рис. 2.17. Ограничитель совместно с включенным на его выходе резонансным усилителем практически устраняет амплитудные изменения огибающей узкополосного сигнала, сохраняя при этом фазовые изменения.

Рис. 2.15. Преобразование изменений частоты в изменении амплитуды при помощи резонансной цепи

Рис. 2.16. Характеристика дискриминатора, полученная с помощью пары резонансных контуров

Рис. 2.17. Совместная работа ограничителя и резонансного усилителя

На рис. 2.18 показана полная структурная схема типового ЧМ приемника.

Усилитель высокой частоты (УВЧ) усиливает принятый сигнал, внутренний гетеродин (генератор) вырабатывает гармонический "опорный" сигнал, который перемножается в смесителе с принятым сигналом. В результате формируется сигнал на промежуточной частоте, которая является постоянной при синхронной перестройке частот настройки УВЧ и гетеродина. Усилитель промежуточной частоты УПЧ обеспечивает высокий коэффициент усиления сигнала. Усиленный сигнал после ограничителя поступает на второй УПЧ, выполняющий функции резонансного усилителя в схеме рис. 2.17. Частотный дискриминатор выделяет изменения частоты сигнала, которые в форме низкочастотного сигнала поступают на вход усилителя низкой частоты УНЧ.

Рис. 2.18. Функциональная схема ЧМ приемника

Цифровые методы модуляции

Цифровые виды модуляции используются для передачи кодированных сообщений дискретными методами. Сущность цифровой модуляции заключается в том, что передаваемый непрерывный сигнал дискретизируется во времени, квантуется по уровню и полученные отчеты, следующие в дискретные моменты времени, преобразуются в кодовые комбинации. Полученной последовательностью кодовых видеосигналов модулируется высокочастотный сигнал-переносчик.
