Определить мощность боковой полосы частот и показать во сколько раз мощность боковой полосы меньше мощности несущей частоты.

НБП-1 = (252 - 103,4) ÷ (252 - 100,3) = 148,6 ÷ 151,7;

ВБП-1 = (ω + Ωмин.) ÷ (ω + Ωмакс.);

ВБП-1 = (252 + 100,3) ÷ (252 + 103,4) = 352,3 ÷ 355,4.

Спектральная диаграмма амплитудно-модулированного (АМ) сигнала после второго преобразования изображена на рисунке 6. Соглано заданию ПФ2 выделяет нижнюю боковю полосу.

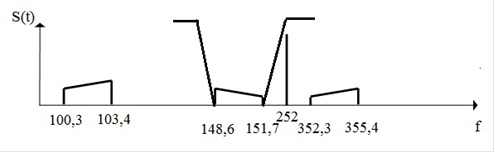

Рисунок 6 - Спектральная диаграмма АМ сигнала после второго преобразования

. Рассчитаем номинал несущей частоты fн, которая должна быть подана на демодулятор ДМ для того, чтобы на его выходе получился сигнал, занимающий тональный диапазон частот ∆fПФ = 0,3…3,4 кГц (при ∆fАМ ОБП = 14,3…17,4 кГц). Согласно рисунку 4 сигнал на ПФ совпадает по фазе с сигналом на входе демодулятора (не инвертирован), тогда

fн = ∆fАМ ОБП мин. - ∆fПФ мин. = ∆fАМ ОБП макс. - ∆fПФ макс.;

fн = 14,3 -0,3 = 14 кГц.

4. Требуется сформировать групповой 7-ми канальный сигнал в СП с ЧРК, используюя для передачи НББ, верхняя граничная частота спектра группового сигнала составляет f = 80 кГц. Рассчитаем частоты несущих колебаний, учитывая, что исходный сигнал имеет спектр с ЭППЧ, равной

∆f = 0,3…3,4 » 4 кГц;

Тогда

fн1 = 80 - 4*6 = 56 кГц;

fн2 = 80 - 4*5 = 60 кГц;

fн3 = 80 - 4*4 = 64 кГц;

fн4 = 80 - 4*3 = 68 кГц;

fн5 = 80 - 4*2 = 72 кГц;

fн6 = 80 - 4*1 = 76 кГц;

fн7 = 80 - 4*0 = 80 кГц.

Используя (2.1) и (2.2) получаем

НБП-1 = (56 - 3,4) ÷ (56 - 0,3) = 51,6 ÷ 55,7;

ВБП-1 = (56 + 0,3) ÷ (56 + 3,4) = 56,3 ÷ 59,4.

НБП-2 = (60 - 3,4) ÷ (60 - 0,3) = 56,6 ÷ 59,7;

ВБП-2 = (60 + 0,3) ÷ (60 + 3,4) = 60,3 ÷ 63,4;

НБП-3 = (64 - 3,4) ÷ (64 - 0,3) = 61,6 ÷ 63,7;

ВБП-3 = (64 + 0,3) ÷ (64 + 3,4) = 64,3 ÷ 67,4;

НБП-4 = (68 - 3,4) ÷ (68 - 0,3) = 64,6 ÷ 67,7;

ВБП-4 = (68 + 0,3) ÷ (68 + 3,4) = 68,3 ÷ 71,4;

НБП-5 = (72 - 3,4) ÷ (72 - 0,3) = 68,6 ÷ 71,7;

ВБП-5 = (72 + 0,3) ÷ (72 + 3,4) = 72,3 ÷ 75,4;

НБП-6 = (76 - 3,4) ÷ (76 - 0,3) = 72,6 ÷ 75,7;

ВБП-6 = (76 + 0,3) ÷ (76 + 3,4) = 76,3 ÷ 79,4;

НБП-7 = (80 - 3,4) ÷ (80 - 0,3) = 76,6 ÷ 79,7;

ВБП-7 = (80 + 0,3) ÷ (80 + 3,4) = 80,3 ÷ 83,4.

Спектральная диаграмма группового сигнала изображена на рисунке 7.

Рисунок 7 - Спектральная диаграмма группового сигнала

* Нелинейные искажения группового сигнала. При отсутствии пропорциональности между напряжениями (токами) на входе тракта и напряжениями (токами) на его выходе вызывает искажения формы сигнала, которые называются нелинейными искажениями. Зависимость выходного напряжения (тока) от входного напряжения (тока) описывается амплитудной характеристикой (АХ) тракта, которая может быть представлена степенным рядом

, (2.3)

где S(t) - напряжение (ток) группового (многоканального) сигнала на входе группового тракта и S’(t) - напряжение (ток) группового сигнала на выходе группового тракта;

а1, а2, а3 . - коэффициенты степенного полинома, описывающего АХ группового тракта.
