Использование данных наземных наблюдений полярных сияний

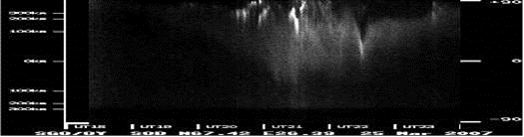

Рис.16а. Вариации отклонений GPS - приёмника по компоненте север - юг - 25 марта 2007г., рис.16б. Кеограмма камеры всего неба в Соданкюла.

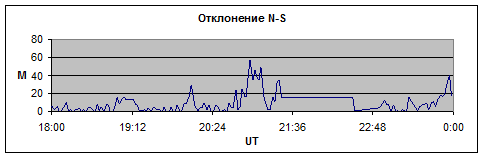

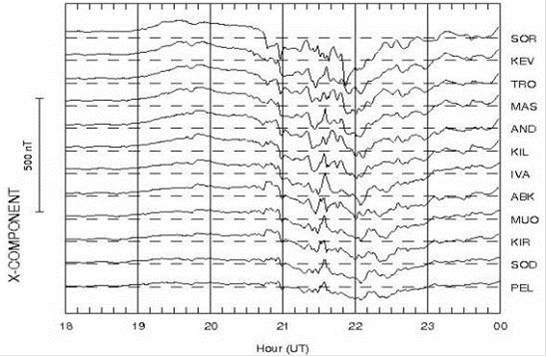

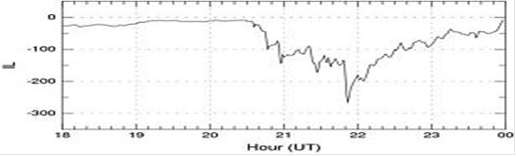

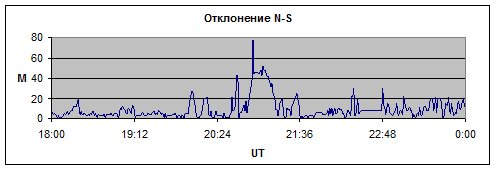

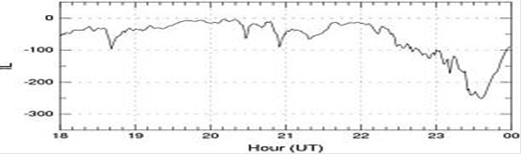

Рис. 17а. Вариации отклонений GPS - приёмника по компоненте север - юг - 25 марта 2007г., рис.17б. IL - индекс западного электроджета, рис.17в. Данные с магнетометров сети станций IMAGE.

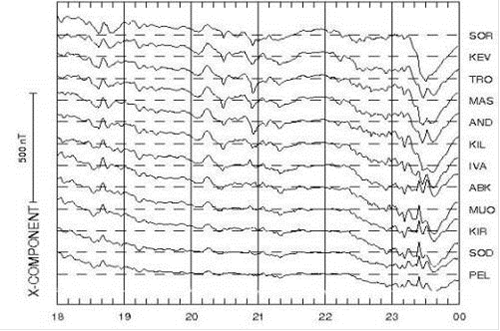

Рис.18а. Вариации отклонений GPS - приёмника по компоненте север - юг - 26 марта 2007г., рис.18б. IL - индекс западного электроджета, рис.18в. Данные с магнетометров сети станций IMAGE.

Дата эксперимента 21 и 23 декабря 2008года

Эксперимент с ограниченным обзором небосвода (юго-восточная часть перекрыта) проводился в Апатитах на протяжении 3-х дней с 21 по 23 декабря 2008г. При исследовании были выбраны 21 и 23 декабря для того чтобы сравнить одинаковые промежутки времени вариаций отклонений в день без геомагнитных возмущений в ионосфере и в день с геомагнитной активностью. Эксперимент исполненный в эти дни также соответствует правилам, выведенным из эксперимента 15 декабря 2006г., для того чтобы исключить влияние на вариации отклонений GPS - приёмника артефактов, не рассматриваемых в дипломе.

Рассмотрим день 21 декабря. Был выбран промежуток времени с 20: 00 до 21: 00, так как на всём выбранном интервале при определении координат GPS - приёмника постоянно участвует 3 спутника. Вариации отклонений GPS - приёмника в заданном интервале находятся в пределах допустимой нормы по обоим компонентам - не превышают 15 метров, только по компоненте запад - восток имеются незначительные отклонения, превышающие норму - до 20-ти метров. При рассмотрении вариаций геомагнитной активности в промежуток времени 20: 00 - 21: 00 не наблюдается каких - либо сильных изменений. Совершенно спокойный день (рис. 19 а, б, в).

Анализируя 23 декабря промежуток времени с 20: 00 до 21: 00 мы видим совершенно иную картину. Вариации отклонений начиная с 20: 30 начинают превышать норму в 15 метров по обоим компонентам, по компоненте запад - восток максимумы достигают до 40 и более метров. Сравнив график отклонений за 23 декабря с графиком вариаций возмущений геомагнитного поля и индекса западного электроджета видим очевидное совпадение распространения возмущений примерно с 20: 20 одновременно с увеличением отклонений GPS - приёмника (рис.20 а, б, в, г).

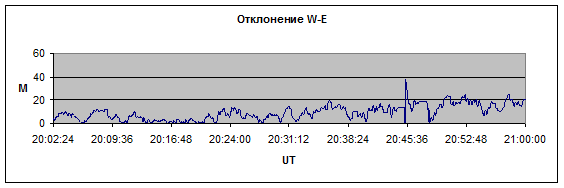

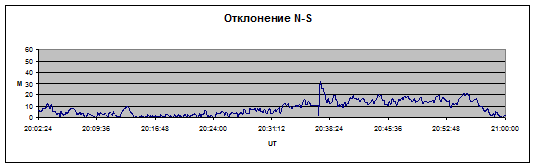

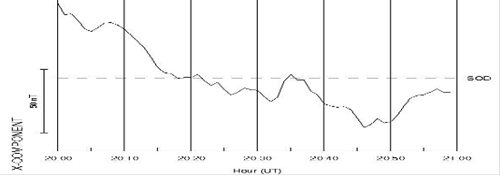

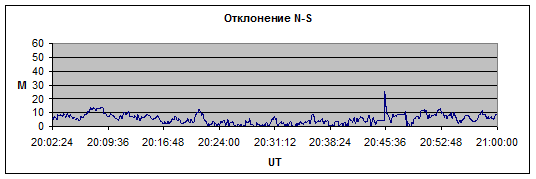

Рис. 19а. Вариации отклонений GPS - приёмника по компоненте север - юг - 21 декабря 2008г., рис. 19б. Компоненте запад - восток, рис. 19в. Данные с магнетометра станции Соданкюля.

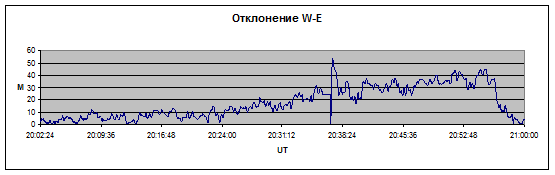

Рис. 20а. Вариации отклонений GPS - приёмника по компоненте север - юг - 23 декабря 2008г., рис. 20б. Компоненте запад-восток, рис.18в. Данные с магнетометра станции Соданкюля, рис. 20г. Индекс западного электроджета.

Дата эксперимента 28 и 29 марта 2009 года

Эксперимент был поставлен по уже заранее разработанной методике, в городе Апатиты с частично закрытым обзором видимости GPS-приёмника, а именно юго-восточной части небосвода. Выбраны 2 близлежащих дня с различными вариациями геомагнитной активности: спокойный день и день с возмущениями. Были построены вариации отклонений определяемых координат GPS-приёмником в один и тот же промежуток времени с 20: 30 до 21: 00 в оба из исследуемых дней.

При сравнении графиков отклонений в оба из дней можно наблюдать следующую картину: отклонения по компоненте север - юг в оба из дней составляют не более 10 метров, что удовлетворяет техническим характеристикам используемого приёмника. Чего не скажешь о поведении отклонений по компоненте запад - восток. 29-го марта отклонения на всём промежутке времени с 20: 30 до 21: 00 достигают чуть более 20 метров, с одним максимумом в 30 метров (рис.21 а, б, в, г).28-го марта в этот же промежуток времени наблюдается совершенно иная картина максимумы отклонений варьируются от 20 до 40 и более метров (рис.22 а, б, в, г).
