СТД-МПК: назначение, состав, краткое описание компонентов, принципы организации и построение комплекса в целом

Рисунок 4.4 - Функциональная схема ЭЦ-МПК

Оборудование КТС-УК (комплекса технических средств управления и контроля) имеет 100%-ный резерв и основывается на двух РС-совместимых промышленных контроллера и периферийных платах сопряжения с электрическими схемами ЭЦ.

КТС-УК относится ко второму уровню структуры ЭЦ-МПК. ЭЦ-МПК строится по трехуровневой системе, где верхний уровень устройств представляют автоматизированные рабочие места дежурного по станции (АРМ ДСП) и электромеханика поста централизации (АРМ ШНЦ) (в соответствии с рисунком 4.5). Третий уровень включает исполнительный схемы релейной централизации, при этом выполнение функций, обеспечивающих безопасность движения, возлагается на минимальное число реле I класса надежности.

Рисунок 4.5 - КТС УК

На основе аппаратно-программных средств комплекса технических средств управления и контроля КТС УК ЭЦ-МПК принята распределенная структура построения подсистемы диагностики, при которой измерительные устройства и модули аналоговой коммутации размещаются в релейном помещении поста ЭЦ в непосредственной близости от объекта диагностирования и производят аналогово-цифровое преобразование измеряемой величины с предварительной ее обработкой. В качестве информационно-управляющего канала связи с КТС УК используется цифровой интерфейс стандарта RS-485, применяемый как основной канал обмена информацией с периферийными устройствами в системе ЭЦ-МПК. /4/ Функциональная структура интегрированной подсистемы диагностики приведена на рисунке 4.6.

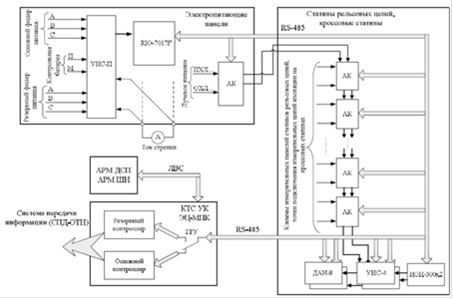

Рисунок 4.6 - Функциональная схема подсистемы диагностики ЭЦ-МПК

В состав измерительных приборов (ИП) подсистемы диагностики ЭЦ-МПК входят: прибор ДАИ-8; прибор RIO-7017F; устройство нормализации сигналов УНС-П, УНС-4; устройство коммутации аналоговых сигналов АК; источник опорного напряжения ИОН-500х2.

Диагностический аналоговый интерфейс ДАИ-8 предназначен для измерения параметров аналогового сигнала фазочувствительных рельсовых цепей (ФРЦ) и тональных рельсовых цепей (ТРЦ) третьего и четвертого поколений по восьми дифференциальным каналам (8*2 точек подключения).

ДАИ построен на основе сигнального процессора ADSP-2389M и использует алгоритмы цифровой обработки сигналов для получения измеряемых диагностических параметров. В тональных рельсовых цепях измеряются: частота сигнала в цепи; амплитуда сигнала; амплитуда шума, в паузе между импульсами; период модуляции; длительность импульса.

В фазочувствительных рельсовых цепях измеряются: напряжение на путевом элементе приемника; напряжение питания (лучевое напряжение) рельсовой цепи; угол сдвига фаз между напряжениями местного и путевого элементов приемника рельсовой цепи.

Прибор RIO-7017F предназначен для диагностирования формы и напряжения каждого фидера питания, просадок, бросков напряжения, измерения тока стрелки, фиксации формы кривой тока при переводе стрелки. RIO-7017F представляет собой модуль восьмиканального аналого-цифрового дельта-сигма преобразователя. RIO-70I7F работает совместно с устройством нормализации сигналов УНС-П.

Перейти на страницу: 1 2 3 4 5 6 7
