Описание интерфейса программирования

Длина кабеля

Длина соединительного кабеля определяется импедансом и задержкой распространения сигнала. В среднем длина составляет три-пять метров, но может быть и до десяти. Определяющим фактором является качество изготовления и используемый материал.

Разъемы

Для предотвращения ошибочных соединений USB использует USB-кабели с различными разъемами. Согласно спецификации, все устройства, работающие с шиной USB, могут использовать только три типа разъемов: "А", "В" и "mini-B". Разъемы "А" (рис. 8, 9) обозначают принадлежность к "ведущему" устройству, они используются в хостах и хабах. Их всегда можно встретить, например, на современных материнских платах персональных компьютеров. Разъемы "В" (рис. 10, 11) используют "ведомые" устройства, например: мониторы, сканеры, принтеры и т. д. Тип разъемов "mini-B" появился в спецификации в 2000 году с введением стандарта USB 2.0. Этот разъем позиционируется для применения в малогабаритных мобильных устройствах, например, в сотовых телефонах, когда габариты самого устройства соизмеримы с размерами разъема.

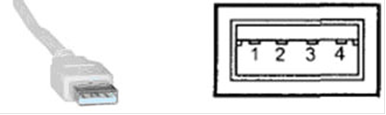

Рис. 8 Разъем типа А (Кабель подключения устройства к хосту)

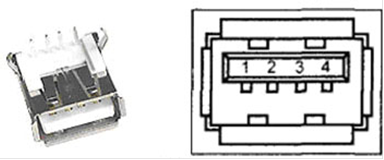

Рис. 9 Разъем типа А (на хосте)

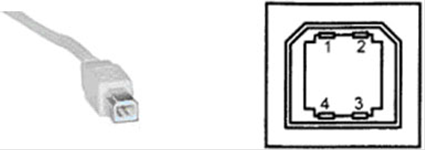

Рис. 10 Разъем типа B (Кабель подключения от хоста к устройству)

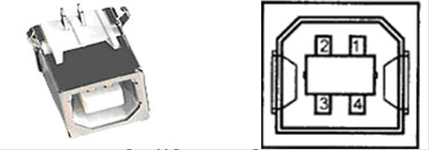

Рис. 11 Разъем типа B (на устройстве)

Конструктивно разъемы задуманы так, что сначала происходит соединение шины питания, потом шины данных.

Спецификация USB определяет стандартную цветовую гамму для проводников внутри USB-кабеля (таблица 3) что значительно облегчает идентификацию проводов при применении кабелей от разных производителей.

Кабель также имеет линии VBus и GND для передачи питающего напряжения 5В к устройствам. Сечение проводников выбирается в соответствии с длиной сегмента для обеспечения гарантированного уровня сигнала и питающего напряжения.

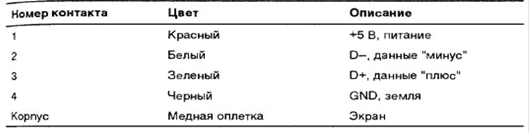

Таблица 3. Цветовая гамма проводников разъема А и В
