Расчет растягивающих усилий во время прокладки ВОК в городскую телефонную канализацию

кабель оптический волокно телефонный

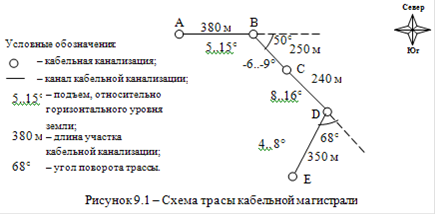

Расчет максимального напряжения оптического кабеля при прокладке в кабельной канализации, производиться соответственно к трассе, приведенной на рисунке 9.1 по маршруту А-Е.

Растягивающее усилие (Т) зависит от массы единицы кабеля () коэффициента трения (), длины кабеля и характера трассы кабельной канализации. Его значение определяется по выражениям:

- для прямолинейного участка [1]:

; (9.1)

- для участка, который поднимается или опускается относительно горизонтального уровня земли на угол наклона α [1]:

,(9.2)

где g - ускорение свободного падения, ;

α - угол подъема (спуска).

Коэффициент трения между оболочкой кабеля и каналом кабельной канализации зависит от диаметра кабеля, скорости затягивания кабеля и параметров канала канализации.

При изгибах трассы кабельной канализации растягивающее усилие, которое прикладывают к кабелю, возрастает. Растягивающие усилие при повороте трассы на угол рассчитывается по формуле [1]:

.(9.3)

Рассчитаем усилие на участке А-В и в колодце В.

Н;

Н.

Рассчитаем усилие на участке В-С, С-D и в колодце D.

Н;

Н;

Н.

Рассчитаем усилие на участке D-E, A-E.

Н;

Н.

Из полученых значений составим таблицу

Таблица 9.1 - Значения рассчитанных растягивающих усилий

Длина,м

Натяжение Н

Наклон, град

Натяжение Н

Отклонение град

Натяж. Н

Сумма натяжений,Н

А-В

380

-

15

717,764

-

-

717,764

В

-

-

-

-

50

982,696

982,696

B-C

250

-

-9

432,77

-

-

1415,142

C-D

240

-

16

483,446

-

-

1898,588

D

-

-

-

-

68

2911,119

2911,119

D-E

350

-

8

569,792

-

-

3480,911
