Облучатели

где

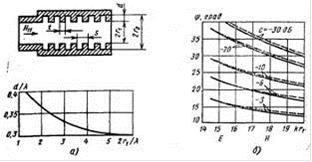

Рис. 16 Зависимости оптимальных параметров для облучателей в виде цилиндрического гофрированного волновода: от б от

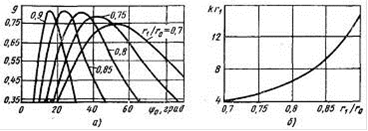

Рис. 17 Зависимости оптимальных параметров для осесимметричной параболической антенны с облучателями в виде цилиндрического гофрированного волновода: а - g от ; б - от

Оптимальные условия возбуждения гибридной сферической волны НЕ11 в таком облучателе обеспечиваются при , диаметре D раскрыва рупора в зависимости от углового размера , числе ребер на длину волны в горловине рупора N=6 .10, а в конце N=2 .4. В этом случае гофрированный рупор формирует поле излучения с осесимметричной ДН, ширина которой практически постоянна в 50%-ной полосе частот, с низким уровнем кроссполяризационного излучения (менее -30 .-35 дБ) и уровнем обратного излучения на 10 . 20 дБ меньше, чем у гладкостенного конического рупора таких же размеров.

Так же различают моноимпульсные облучатели, которые в зависимости от назначения и технических требований выполняют в виде системы, состоящей из электрических, магнитных вибраторов (щелей) или волноводов, а также различных комбинаций [3].
