Дистанционные методы

Метод импульсной рефлектометрии удобен для практического использования, так как для измерения импульсным рефлектометром достаточно доступа к линии с одного конца.

Импульсные рефлектометры позволяют определить расстояние до места повреждения линии при любом характере повреждения (обрыв, короткое замыкание, утечка, продольное сопротивление и т.д.).

Результаты, достигаемые при измерениях импульсным рефлектометром, зависят от его возможностей по отстройке от помех.

Метод импульсной рефлектометрии позволяет достигнуть более высокой точности измерений расстояния до места повреждения по сравнению с другими методами (например, по сравнению с мостовым): 1% - для аналоговых импульсных рефлекторов и 0,2% - для цифровых.

) Метод кратковременной дуги (импульсно-дуговой метод)

Метод кратковременной дуги может быть использован для определения расстояния до места сложного (высокоомного) или неустойчивого повреждения. Сущность метода кратковременной дуги заключается в одновременном воздействии на кабельную линию высоковольтным импульсом и выполнении измерений методом импульсной рефлектометрии.

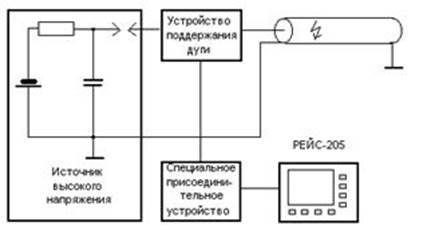

Рисунок 3 - Структурная схема подключения к кабельной линии устройств

Высоковольтный импульсный генератор, представляющий собой источник высокого напряжения, у которого на выходе включен высоковольтный конденсатор и специальный разрядник, подключается к кабельной линии через устройство поддержания дуги (его основной компонент - индуктивность).

При подаче импульса от источника высокого напряжения в месте высокоомного дефекта возникает пробой, через устройство поддержания дуги начинает протекать ток и пробой «затягивается» - образуется дуговой разряд. За счет индуктивности, имеющейся в устройстве поддержания дуги, ток дуги поддерживается в течении определенного времени (менее секунды). Электрическое сопротивление дуги близко к нулю, что эквивалентно короткому замыканию.

Импульсный рефлектометр подключается через специальное присоединительное устройство (фильтр). Зондирующие импульсы от рефлектометра через присоединительное устройство поступают в кабельную линию, а отраженные импульсы - возвращаются в рефлектометр.

Последовательность проведения измерений при методе кратковременной дуги следующая.

Через присоединительное устройство считывают рефлектограмму кабельной линии и сохраняют ее в памяти импульсного рефлектометра. Так как импульсы с генератора высоковольтных импульсов отсутствуют или имеют недостаточную для пробоя установленную амплитуду, то пробой и дуга в месте сложного или неустойчивого повреждения отсутствуют. На рефлектограмме отраженный сигнал от высокоомного повреждения практически неразличим на фоне помех. Наблюдаются отражения от неоднородностей линии (муфт, кабельных вставок и т.д.) и от разомкнутого конца кабельной линии.

Затем выходное напряжение высоковольтного источника в генераторе высоковольтных импульсы постепенно увеличивают до тех пор, пока в кабельной линии не появятся пробои. В такт с высоковольтными импульсами в месте дефекта будет зажигаться кратковременная электрическая дуга. Период повторения кратковременной дуги нестабильный. Зондирующие импульсы подаются в кабельную линию с частотой, которая во много раз больше частоты зажигания дуги. При совпадении зондирующего импульса с моментом зажигания дуги, он отражается от дуги как от короткого замыкания, и возвращаются к началу кабеля, где записывается в память рефлектометра.

Достоинства метода кратковременной дуги:

. Высокая точность измерений. (Точность измерения такая же как у метода импульсной рефлектометрии. Есть возможность воспользоваться растяжкой рефлектограммы выбранного участка линии).

. Простота представления результатов измерения. (По рефлектограмме кабельной линии до возникновения кратковременной дуги легко определить длину всей кабельной линии и ее неоднородности. На рефлектограмме в момент кратковременной дуги легко присутствует отражение от места повреждения, как отражение короткого замыкания при методе импульсной рефлектометрии. Для устранения влияния неоднородностей достаточно воспользоваться сравнением двух рефлектограмм.).

. В месте повреждения выделяется небольшое, по сравнению с прожигом, количество энергии, поэтому вредное влияние на кабель минимальное. Нет вредного воздействия и на соседние кабели.

. Возможность реализовать этот метод на различных типах кабельных линий.

) Волновой метод (метод колебательного разряда)

Возникновение пробоя в месте повреждения вызывает появление в кабельной линии волновых процессов.
