Лестничная структура

В нашей статье используется сочетание двойной лестничной структуры с матричной организацией. На Рис. 1 показана лестничная структура.

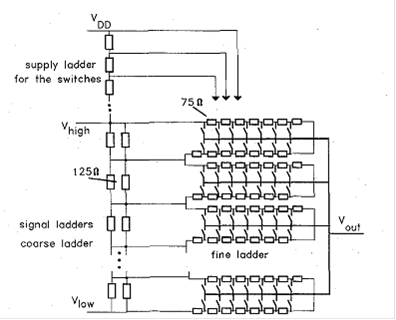

Рис.1 - Резисторная сеть для ЦА преобразователя

Грубая лестница состоит из 2х лестниц с 16 резисторами большой площади сопротивлением 250 Ом, которые соединены последовательно, чтобы устранять отклонения сопротивления первого порядка. Грубая лестница определяет 16 точных ответвлённых напряжений, и она отвечает за интегральную линейность. Точная лестница из 1024 резисторов расположена в матрице 32 на 32, где каждое 64е ответвление соединено с ответвлением грубой лестницы. Эта механизм позволяет ответвлениям сопротивления точной лестницы увеличиться до 75 Ом без потери скорости. В случае неравенства лестниц, существуют только токи в соединениях между лестницами: это уменьшает эффект дисперсии контакта сопротивления. Плотность тока в поликремние поддерживается на постоянном уровне, чтобы избежать зависящей от поля нелинейности.

В структуре основной лестницы, состоящей из одной строки из 1024 резисторов, выходное полное сопротивление структуры меняется в зависимости от выбранной позиции по лестнице и, следовательно, от приложенного кода. Изменяющееся выходное полное сопротивление в комбинации с загрузкой ёмкости даёт неравное время зарядки выхода и, следовательно, искажение сигнала высокочастотных выходных сигналов. Этот источник изменения полного сопротивления устраняется посредством шины выходного сопротивления.

Второй источник изменения выходного сопротивления - переключение транзисторов. Обычно их напряжение на затворе в открытом состоянии равно положительному источнику питания; напряжение на истоке, однако, обусловлено месторасположением. При такой модели дополнительная лестница питания расположена на верхушке сигнальных лестниц, чтобы сохранять включенное напряжение ключей более постоянным. Включенное напряжение каждого переключателя транзистора делает равным включенному напряжению на основной лестнице ЦА структуры. Поэтому нет дополнительных ограничений питания. Для лёгкости реализации, переключатели вдоль каждой выходной шины имеют общую линию питания. Верхняя группа переключателей питается от источника питания, в то время как каждая нижняя группа переключателей питается напряжением, пониженным до 1/16 от максимального колебания сигнала.
