Семиуровневый протокол модемной связи

Первый уровень протокола называется физическим. На физическом уровне работает модем, определяющий правила обработки и передачи каждого бита передаваемой информации в физическую линию.

Схема наращивания информации при прохождении ее по протокольным уровням представлена на рис. 3. Эти уровни, определенные стандартом 60-х гг., в настоящее время считаются избыточными и весьма условными. В современных ЭВМ верхние уровни протокола объединяются, поскольку шины данных и порты в ЭВМ стандартизованы. Протоколы обязательны для каждой сети, но в различных сетях они могут значительно отличаться друг от друга. Так, например, в линиях поездной радиопроводной связи используются интерфейсы, построенные на основе трехуровневого протокола информационно-логического взаимодействия, содержащего физический, канальный и логический уровни.

Физический уровень представляет симметричную двух- или четырехпроводную линию связи с типовыми параметрами и линейным сигналом передачи. Канальный уровень преобразует цифровой сигнал сначала в NRZ-код, а затем в дифференциальный бифазный кодовый сигнал, который после обработки попадает в линию и со скоростью свыше 19 кбит/с уходит к абоненту. Такого рода параметрами обладают модемы первой группы с линейными драйверами (управляющими программами), занимающие более узкую полосу частот передачи, чем исходные цифровые сигналы.

Модемы второй группы реализуют сложные виды манипуляций (КАМ, π/4-DQPSK, которые позволяют существенно снизить полосу частот и увеличить скорость передачи в сигнальной линии до 100 кбит/с.

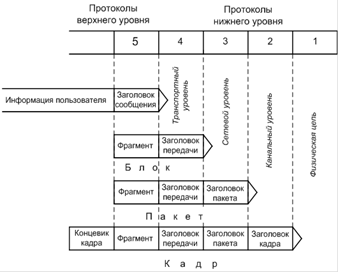

Рис. 3. Схема наращивания информации по уровням протокола

Перейти на страницу: 1 2
