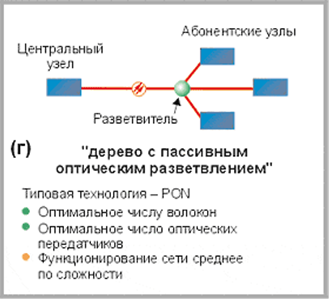

Рисунок 3.3 - Топология «Дерево с пассивным оптическим разветвлением PON (P2MP)»

Звезда. В основе этой топологии используется логическая топология "точка-точка", в которой к одному порту центрального подключается один активный коммутатор на доме. При этом необходимость в промежуточных узлах, от коммутатора на доме до центрального узла отпадает.

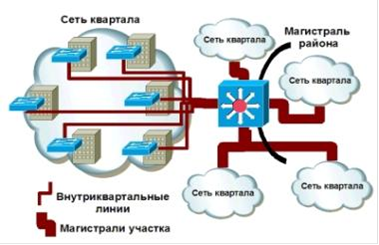

Рисунок 3.4-Топология «звезда»

Преимущества топологии «Звезда»:

- высокая надежность, нет промежуточного активного оборудования (потенциальной точки отказа);

- дешевизна долговременного обслуживания;

простота управления;

можно использовать недорогое активное оборудование на домах, вплоть до неуправляемого;

прекрасный потенциал увеличения скорости;

Недостатки топологии «Звезда»:

- применение дорогого многоволоконного кабеля. При необходимых ответвлениях ассортимент кабеля возрастает;

требуются навыки работы с многоволоконными кабелями;

- весь участок проектировать обязательно одномоментно, так как строительство "по частям" затруднено. [3]

В существующей сети используется топология «Звезда», подключенная только к одному оптическому узлу. После модернизации существующая топология изменится, будет один центральный узел связи и пять агрегирующих, что позволит нам увеличить число возможных подключаемых абонентов, за счет агрегации трафика домов в одно волокно.
