Разработка принципиальной схемы устройства

Генератор тактовых импульсов

Рис. 3.8. Схема тактового генератора

Для работы счетчика и сдвигового регистра необходим генератор тактовых импульсов. Схема генератора приведена на рисунке 7. Он построен на двух элементах И-НЕ микросхемы К155ЛА3. Частота генерации определяется из соотношения:

,

где НОК - наименьшее общее кратное,

- точность измерения,

- скорость передачи.

Частота генерации определяется как:

. (3.4)

Приняв , определим номинал резистора:

Примем значение из номинального ряда .

Для получения частот в 10000Гц и 1200Гц необходимо применить делители частоты. В качестве делителей удобно использовать счетчики К155ИЕ2 и К155ИЕ4. Для реализации деления на 5 используем счетчик К155ИЕ2 (DD3) подавая тактовые импульсы на вход C1 на выходе Q1 получим частоту деленную на 5. Для реализации деления на 6 используем счетчик К155ИЕ4.

Рис. 3.9. Логический элемент "И-НЕ"

Рис. 3.10. Счетчики

3.3.3 Схема подсчета тактовых импульсов

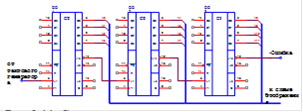

Рис. 3.11. Схема подсчета тактовых импульсов

Для реализации схемы подсчета тактовых импульсов используем счетчики К155ИЕ6. В этих счетчиках имеется возможность последовательного подключения с целью увеличения разрядности. При этом выход «>15» подключается к тактовому входу следующего счетчика. Для получения на выходе 12 разрядного двоично-десятичного кода требуется 3 счетчика К155ИЕ6. Вывод переноса последнего счетчика используем для индикации ошибки.

Схема преобразования параллельного кода в последовательный

Рис. 3.12. Схема преобразования

Для реализации схемы преобразования параллельного кода в последовательный выберем параллельно-последовательный регистр сдвига с параллельной записью данных К155ИР1. К155ИР1 - четырехразрядный сдвиговый регистр.

Вход разрешения параллельной загрузки служит для выбора режима работы регистра. Если на вход подается напряжение высокого уровня, разрешается работа тактового входа C2. В момент прихода на этот вход отрицательного перепада тактового импульса в регистр загружаются данные с параллельных входов D0-D3.
