Разработка принципиальной схемы устройства

Рис. 3.13. Четырехразрядный сдвиговый регистр

Если на вход подано напряжение низкого уровня, то разрешается работа тактовому входу С1. Отрицательные фронты последовательности тактовых импульсов сдвигают данные от последовательности входа S1 на выход Q0, затем на Q1,Q2,Q3, т.е. вправо.

Для построения 12 разрядного регистра сдвига необходимо соединить 3 регистра последовательно, причем выход Q3 предыдущего регистра соединяется со входом S1 последующего.

Схема управления

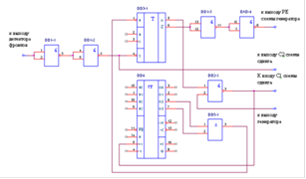

Рис. 3.14. Схема управления

Для согласования отдельных узлов устройства необходима схема управления. В ее функции входит следующее:

· Управление записью данных в регистры сдвига

· Управление сдвигом данных записанных в регистры сдвига

· Прекращение передачи данных в устройство обработки после передачи 12 разрядов

Анализ вышесказанного, позволяет сделать следующие выводы о необходимых компонентах схемы управления:

· Для управления сдвигом потребуется счетчик с пересчетом до 12

· Для прекращения передачи потребуется электронный ключ на триггере

· Для согласования по времени переключения логических элементов потребуются элементы задержки.

По заднему фронту изменяемого импульса с выхода детектора фронтов на входную схему задержки поступает положительный импульс. Со схемы задержки этот импульс поступает на вход триггера (электронного ключа), а также на вход C2 регистров сдвига. На выходе формируется логический ноль и через элемент задержки поступает на вход регистров сдвига, что переводит регистры в режим сдвига. После поступления заднего фронта импульса на вход С2 регистров сдвига происходит запись в эти регистры с выхода схемы подсчета. В это время триггер уже установлен в единичное состояние и логическая единица с выхода поступает на элемент «И-НЕ», что дает возможность тактовым импульсам поступать на вход C1 регистров сдвига. По достижении счетчиком значения 12 через элемент «И» сигнал поступает на вход R триггера и переводит его в нулевое состояние, тем самым закрывая тактовым импульсам путь через элемент «И-НЕ».

При выполнении данной дипломной работы были проведены расчет и построение узлов устройства.

Учитывались основные параметры влияющие на работу цифрового устройства. Был произведен синтез структурной, функциональной и электрической принципиальной схем заданного устройства, выбраны и обоснованы критерии подбора интегральных микросхем, проведена их сравнительная оценка.
