Рефлектометрические измерения

Оптический рефлектометр дает пользователю много информации и позволяет детально исследовать некоторые ее элементы.

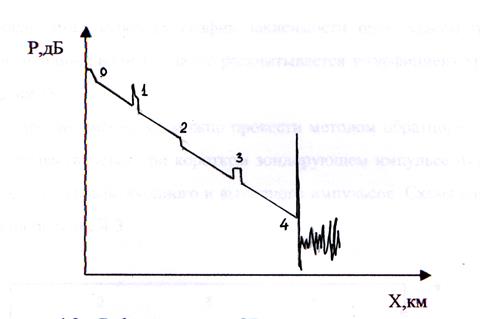

На рисунке 4.4 в качестве примера представлен образец рефлектограммы ОВ. Импульс в точке 0 соответствует локальному Френелевскому отражению от стыка входного торца общего канала ответвителя и входного торца тестируемого ОВ, точка 1 соответствует месту соединения волокон (например, при сращивании строительных длин). Наличие импульса и заметного скачка свидетельствует о плохом качестве соединения. Выброс 3 может свидетельствовать о наличии локальной неоднородности типа микротрещины, точка 4 - френелевскому отражению от выходного торца ОВ.

Рисунок 4.4 - Рефлектограмма ОВ
