Расчёт спектральных характеристик сигнала

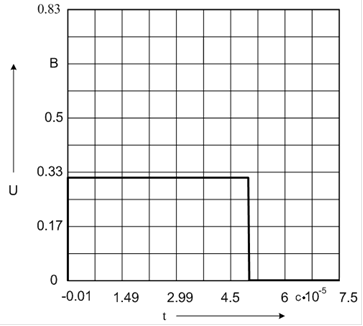

Рисунок 1.3 - График зависимости U3 (t)

Таблица 1.3 - Зависимость U3 (t)

t·10-5, c	0.008	1.47	3	4.99	4.99	4.99	6	7.5	8.24
U3 (t), В	0.33	0.33	0.33	0.33	0.17	0	0	0	0

Запишем спектральную плотность для каждого сигнала:

где ω - круговая частота, рад/с.

Модули спектральной плотности сигналов находятся по формуле (1.3).

Графики спектров и фазы сигналов, , , представлены на рисунке 1.4,рисунке 1.5, рисунке 1.6, рисунке 1.7, рисунке 1.8, рисунке 1.9 соответственно. Зависимости , , ,1 (w),2 (w),3 (w) сведены в таблицах 1.4, 1.5, 1.6,1.7,1.8,1.9 соответственно.

Рисунок 1.4 - График спектра сигнала

Таблица 1.4 - Таблица зависимости S1 (w)

w·105, 0123456
S1 (w) ·10-6,10,70,240,0590,0280,0160,010,0067

Рисунок 1.5 - График спектра сигнала

Таблица 1.5 - Таблица зависимости S2 (w)

w·104, 00,51,522,53,54
S2 (w) ·10-4,6,186,186,186,186,186,186,18

Рисунок 1.6 - График спектра сигнала

Перейти на страницу: 1 2 3 4
