Двухслойное просветляющее покрытие

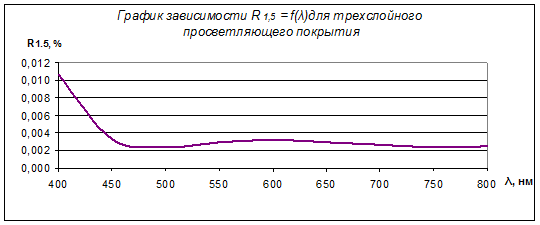

Таблица 1.6

л, нм	400	450	500	550	600	650	700	750	800
в1 (nh=л0/4)	0,7500	0,6667	0,6000	0,5455	0,5000	0,4615	0,4286	0,4000	0,3750
cos2в1	0,0000	-0,5000	-0,8090	-0,9595	-1,0000	-0,9709	-0,9010	-0,8090	-0,7071
r3,5	-0,0160	-0,0405	-0,0557	-0,0631	-0,0651	-0,0637	-0,0602	-0,0557	-0,0507
r2,5	-0,1119	-0,0919	-0,0672	-0,0517	-0,0472	-0,0505	-0,0580	-0,0672	-0,0764
r1,5	-0,1031	-0,0575	-0,0491	-0,0538	-0,0562	-0,0544	-0,0512	-0,0491	-0,0494
R1,5	0,0106	0,0033	0,0024	0,0029	0,0032	0,0030	0,0026	0,0024	0,0024
T1,5	0,9894	0,9967	0,9976	0,9971	0,9968	0,9970	0,9974	0,9976	0,9976

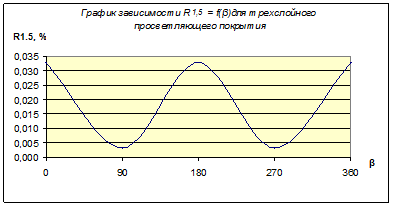

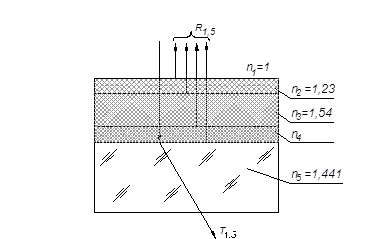

2 вариант: n2h2 = n4h4=л0/4

n3h3 =л0/2

n2h2 = n4h4=л0/4 = 600/4 = 150 нм

n3h3 =л0/2=600/2=300 нм

Находим показатель преломления n4:

Из таблицы плёнкообразующих материалов выбираем материал с наиболее близким показателем преломления для заданного диапазона л1-л2=400 - 800 нм

Пленкообразующий материал

Показатель преломления слоя, n

Методы нанесения

Температура плавления, Тпл,° С

Область спектра,

мкм

Фтористый лантан

LaF3

1.59

И, ИЭ

750

0,22-2

Перейти на страницу: 1 2 3 4 5 6 7
