Двухслойное просветляющее покрытие

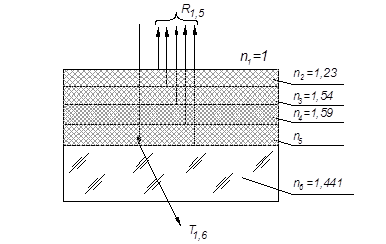

Четырехслойное просветляющее покрытие

n2h2 = n3h3= n4h4= n5h5=л0/4 = 600/4 = 150 нм

Находим показатель преломления n5:

Из таблицы плёнкообразующих материалов выбираем материал с наиболее близким показателем преломления для заданного диапазона л1-л2=400 - 800 нм

Пленкообразующий материал

Показатель преломления слоя, n

Методы нанесения

Температура плавления, Тпл,° С

Область спектра,

l

1

-

l

2,

мкм

Фтористый иттрий

YF3

1,

54

- 1,

56

И, ИЭ

1136

l

1

>0.3

Рассчитаем минимальный коэффициент отражения по формуле:

Рассчитаем амплитудные и энергетический коэффициенты отражения системы воздух - плёнки - подложка:

;

;

;

;

;

R1,6= |r1,62 |

Т1,6= 1 - R1,6

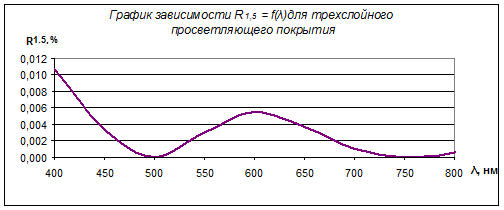

Для построения спектральной характеристики R1,6= f(в) и R1,6 = f(л) составим таблицы 1.9 и 1.10:

Таблица 1.9

n4·h4

0

л0/4

л0/2

3л0/4

л0

в

0

р/2

р

3р/2

cos2в

1

-1

1

-1

1

r4,6

0,0492

-0,0172

0,0492

-0,0172

0,0492

r3,6

0,03321

0,00127

0,03321

0,00127

0,03321

r2,6

-0,0790

-0,1132

-0,0790

-0,1132

-0,0790

r1,6

-0,18066

0,01015

-0,18066

0,01015

-0,18066

R1,6

0,0326

0,0001

0,0326

0,0001

0,0326

T1,6

0,9674

0,9999

0,9674

0,9999

0,9674
