Анализ результатов расчетов

- Нанесение оптического покрытия CaF2.

Режимы нанесения пленки:

ИЭ Р =10 -3 Па;

Тисп.= 1360° С;

Тпод =250° С

U = 6кВ;

Iн = 10-12 А;

Iэм = 20-60 мА.

054

- Нанесение оптического покрытия TiO2.

Режимы нанесения пленки:

ИЭ Р=10-3 Па;

Тисп = 1640° С;

Тпод =250° С;

U= 6кВ;

Iн = 10-12 А;эм = 20-60 мА.

060

- Разгерметизация вакуумной камеры: после окончания процесса нанесения выключается вращение подложкодержателя. При снижении Тподл до 50єС камера отсекается высоковакуумным затвором от высоковакуумной системы откачки, производится напуск воздуха, открывается вакуумная камера и производится выгрузка оптических деталей в специальную кассету.

070

- Контроль. В связи с проведением группового технологического процесса нанесения покрытий на контроль попадают от 2 до 3 штук из партии, проверяют параметры rl=f(l), tl=f(l) на фотометре СФ-8 или СФ-4 и сравнивают полученные характеристики с расчетными. Определяют группу механической прочности на установке СД-500.

Построим графики зависимости от разности фаз:

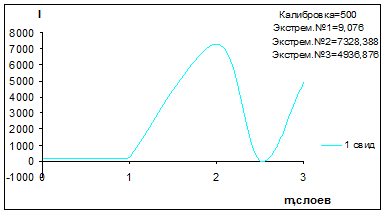

1. Для первого свидетеля (на отражении):

2. Для второго свидетеля (на отражении)
