Термопара

Усиленный сигнал термопары, как и терморезистора, необходимо масштабировать, чтобы соответствовать входному диапазону АЦП. Термопары относительно линейны в ограниченном диапазоне температур, однако если диапазон измерений достаточно широк, для компенсации нелинейностей понадобится дополнительное программное обеспечение. Зависимость напряжения термопары от температуры в этом случае можно будет представить полиномом, почти так же, как и зависимость сопротивления терморезистора от температуры.

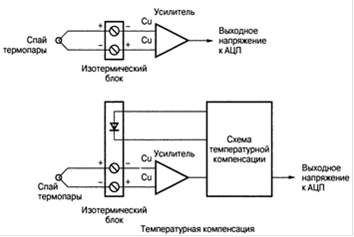

Рисунок 1 - Схема подключения термопары
