Анализ электрической принципиальной схемы и выбор элементной базы

Выбор операционного усилителя

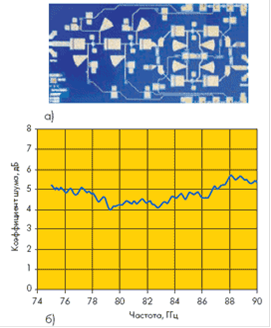

Операционный усилитель ALN459 компании Velocium Products (маломощный инструментальный операционный усилитель). Данный усилитель был выбран в соответствии с требуемым напряжением питания ±15 В и назначением выводов по электрической схеме.

.Напряжение питания: от ±2.4 до ±18 В

.Потребляемый ток: 30 мА макс.

.Напряжение смещения:125 μВ макс.

.Смещение:1 μВ/°C макс.

.Коэффициент усиления: от 1 до 1000

.Шум:4 нВ/√Гц тип.

.Cкороcть нараст. вых. напряж.:1.2 В/μс тип.

.Время успокоения:10 μс тип. при G=1 - 100

.Коэфф. ослабл. синфазного сигнала:103 dB миним. при G=100

.Ширина полосы пропускания:71 ГГц тип. при G=100

.Температурный диапазон:от −40 до +85 °

Выбор транзисторов

Транзистор фирмы Philips модель BC857A - биполярный pnp транзистор общего назначения. Напряжение коллектор-эмиттер 50В; ток коллектора 100мА; h21э 125-250.

Выбор разъема

В качестве разъема бы выбран миниатюрный разъем для поверхностной установки фирмы Microstac с шагом 0.8 mm, для устройства плата-плата.

Адаптирован для автоматизированной установки и пайки оплавлением. Данный разъем соответствует требованиям директивы RoHS.

Параметры разъема:

Макс. ток

1.6 A (20 °C), 1.3 A (70 °C), 0.8 A (100 °C)

Высота конструкции

Max 6.5 mm

Изоляция

PA 46 (UL 94V-0)

Материал контактов

медный сплав

Контактное покрытие

позолоченные

Темп. диапазон

−55 до +125 °C

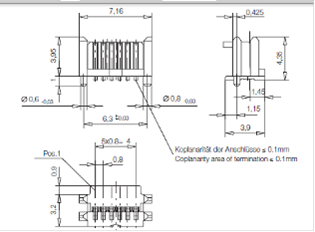

Рис.7 Корпус разъема

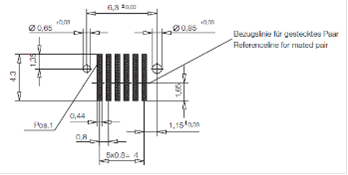

Рис.8 Габаритные параметры разъема и контактных площадок

Перейти на страницу: 1 2 3 4
