Напомню, что основными составляющими, которые необходимо учитывать при расчете полной задержки являются:
· задержка при обработке сигнала кодеком (величина постоянная, tобраб);
· задержка в выходной и входной очередях (величина переменная, зависит от загрузки маршрутизатора, канала и способа приоритезации, tнакопл);
· задержка в сглаживающем буфере коммутатора (величина переменная, tпосл.комм);
· задержка в маршрутизаторе (величина постоянная при данных скорости канала и размере пакета, tмаршр);
· задержка трафика при распространении по ЛВС и по КСПД (величины переменные, tЛВС и tpacnp, соответственно).

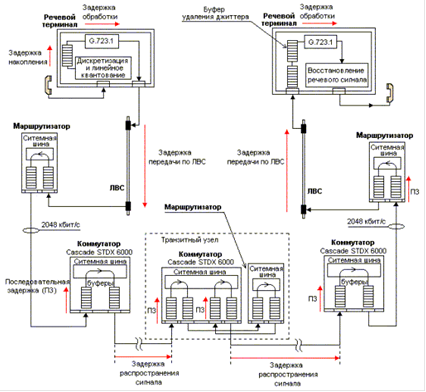

На Рис. 5.6 представлена схема распределения задержек при передачи речи по сети IP КСПД.
Рис. 5.6. Схема распределения задержек в сети IP.

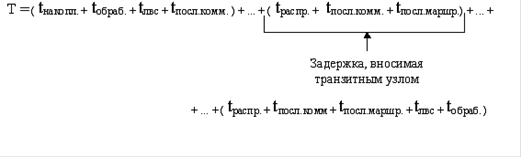

Опираясь на приведенную схему распределения задержек, а также учитывая количество транзитных узлов, при передачи речевого сигнала от абонента к абоненту, можно с достаточной точностью определить величину совокупной задержки передачи речевого сигнала по сети передачи данных IP КСПД, в соответствии со следующим соотношением:
В качестве примера, в табл. 5.1 представлены величины задержек, возникающих при передаче речи между абонентами некоторых узлов корпоративной сети с коммутацией пакетов, построенной на основе цифровых каналов 2048 кбит/с.
Таблица 5.1 Односторонняя задержка передачи речевого сигнала по сети IP.
Москва-1 |
С.-Петербург |
Екатеринбург |
Новосибирск |
Хабаровск | |
ЦУС |
190 мс |
193 мс |
193 мс |
256 мс |
327 мс |
Москва-1 |
193 мс |
193 мс |
256 мс |
327 мс | |
С.-Петербург |
253 мс |
316 мс |
387 мс | ||
Екатеринбург |
196 мс |
267 мс | |||
Новосибирск |
204 мс |
