Пример практического внедрения метода передачи речи VoIP

Создание телефонной сети на базе имеющейся сети передачи данных видимо эффективнее осуществлять с использованием метода VoFR, но когда речь идет об обеспечении услугами речевой связи обычных удаленных пользователей локальных сетей, необходимо вспомнить о технологии VoIP - именно в этом заключается вся ее привлекательность.

Однако выбор оборудования и процесс внедрения подобной технологии должен быть всесторонне обоснован, поскольку реализация приемлемой речевой связи требует решения целого ряда сложных и взаимосвязанных технических и организационных проблем.

В настоящее время лидером сетевой индустрии является компания Cisco Systems и, по мнению экспертов, предлагающая наилучшие решения по передаче речевого трафика в сетях передачи данных. В частности, для обеспечения качества речи в сетях IP фирма Cisco Systems предусматривает использование в своем оборудовании таких возможностей как: RTP, RSVP, IP precedence, Weighted Fair Queing (WFQ), сжатие заголовков RTP и другие. Для уменьшения требований к полосе пропускания поддерживаются практически все стандарты сжатия речи, в том числе G.711, G.729 и G.723.1.

В качестве оборудования для передачи речи по сетям IP можно выделить такие серии как: Cisco AS5300 и Cisco 3600.

Универсальный сервер доступа серии AS5300 представляет собой многоцелевую платформу, обеспечивающую функции сервера доступа, маршрутизатора и пула цифровых модемов на едином шасси.

AS5300 имеет модульную архитектуру и может быть укомплектован различными интерфейсными модулями со встроенными модемами, что позволяет создавать конфигурации, точно соответствующие требованиям пользователя. Кроме того, это позволяет динамически наращивать конфигурацию по мере необходимости путем добавления требуемых модулей. Серверы являются полностью управляемыми платформами через программное обеспечение SNMP.

Недавно для устройств серии Cisco AS5300 была выпущена специальная карта (voice/fax feature card), которая обеспечивает передачу речевого трафика через сети IP. С появлением этой карты появилась возможность использовать устройство Cisco AS5300 Access Server как шлюз VoIP между сетями IP и телефонными сетями общего пользования (с соответствующим программным обеспечением). Каждая карта обеспечивает 24 цифровых речевых тракта для канала T1 или 30 речевых трактов для канала E1. В каждое устройство AS5300 можно установить до 2 карт, что обеспечивает 48/60 речевых трактов в одном шасси. Кодирование речи осуществляется согласно стандартам G.711, G.729 G.723.1, G.726, G.728, G.729a. Кроме того, Cisco AS5300 может быть укомплектован программным обеспечением Cisco Voice Manager (СVM). CVM является Web-совместимым приложением сетевого управления, которое предоставляет простое в использовании, но мощное решение для конфигурирования, мониторинга и диагностики сетей, построенных в соответствии с технологией VoIP. Cisco Voice Manager автоматически определяет речевую активность, включает средства решения сетевых проблем, и предоставляет детальную информацию о звонках, включая информацию о качестве связи. CVM устанавливает соединения с устройствами VoIP и шлюзами через сеть IP. Взаимодействие между сервером CVM и клиентским браузером Web осуществляется по протоколу HTTP, а взаимодействие между сервером CVM и речевым устройством - по протоколам SNMP и Telnet.

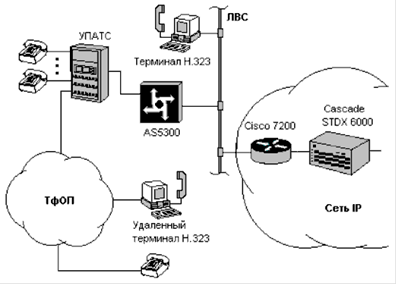

В качестве примера внедрения технологии VoIP в КСПД, можно предложить техническое решение центрального (в смысле реализации технологии VoIP) узла КСПД на базе оборудования фирмы Cisco, представленное на Рис. 5.7.

Рис.5.7. Структура центрального узла сети.

Модульные маршрутизаторы серии Cisco 3600 являются многофункциональными платформами, предоставляющими множество решений по интеграции голоса и данных, доступа к ISDN, глобальным и локальным сетям.

Перейти на страницу: 1 2
