Технологический процесс проводки сети

Рисунок 2.12 - Вставка разъема на кабель

Далее следует равномерно обмотать ранее расплетенные проводники экранирующей оплетки вокруг рифленой контактной площадки заземления. Если волокна экранирующей оплетки окажутся слишком длинными, их можно обрезать на требуемое расстояние.

Оплетку (и фольгу, если она есть) нужно аккуратно расправить, и пустить поверх хвостовика корпуса разъема. Если кабель имеет редкую или непрочную оплетку, то желательно ее собрать в несколько более плотных “косичек”. Затем нужно поставить трубочку на место, как показано на рисунке 2.13.

Далее нужно поместить разъем в обжимное устройство и обжать. Обжимной инструмент позволит сделать это только “в одно движение”, и только с определенным усилием. Пример обжима оплетки показан на рисунке 2.14.

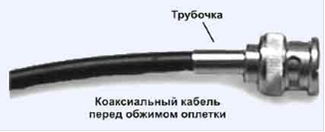

Рисунок 2.13 - Разъем перед обжимом оплетки

Рисунок 2.14 - Обжим оплетки BNC-разъема

Кабель готов к использованию, и его можно присоединять к оборудованию. Пример обжатого кабеля показан на рисунке 2.15.

Рисунок 2.15 - Готовый к использованию кабель с разъемами

Для качественной разделки разъемов на кабель лучше использовать фирменный обрезной и обжимной инструмент, рекомендованный для данного типа кабеля и разъемов, иначе качество контакта гарантировать проблематично.
