Альтернативные функции порта
Большинство выводов поддерживают альтернативные функции в дополнение к универсальному цифровому вводу-выводу. Управляющие сигналы могут быть отключены альтернативными функциями.

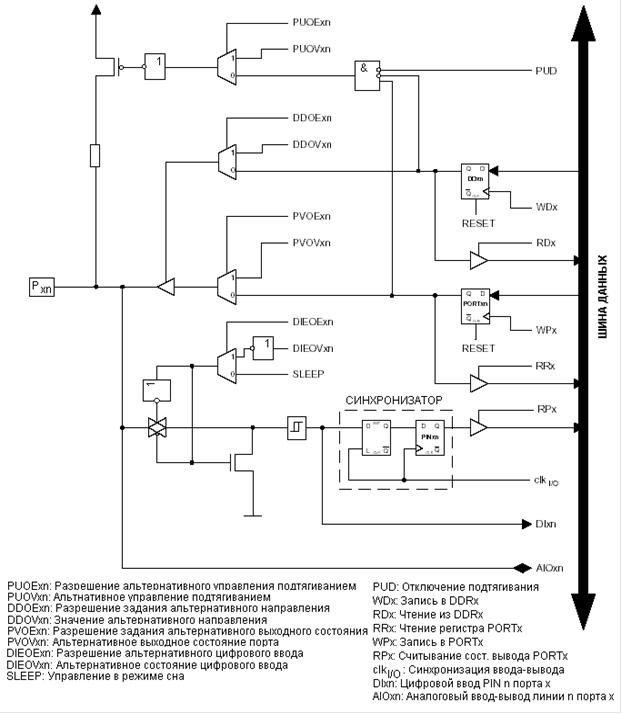

Рис. 13. Альтернативные функции порта
В таблице 1 подытожены функции отключающих сигналов для активизации альтернативных функций. Отключающие сигналы генерируются внутренне в модулях, поддерживающих альтернативные функции.
Таблица 1. Общее описание отключающих сигналов для активизации альтернативных функций
Наименование сигнала |
Полное наименование |
Описание |
PUOE |
Разрешение альтернативного управления подтягиванием |
Если данный сигнал установлен, то подключение подтягивающего резистора определяется значением сигнала PUOV. Если данный сигнал сброшен, то подтягивающий резистор подключается, если {DDxn, PORTxn, PUD} = 0b010. |
PUOV |
Альтернативное управление подтягиванием |
Если PUOE установлен, то подтягивающий резистор подключается/отключается, если PUOV установлен/сброшен независимо от состояния регистровых бит DDxn, PORTxn и PUD. |
DDOE |
Разрешение задания альтернативного направления |
Если этот сигнал установлен, то разрешение работы выходного драйвера определяется значением сигнала DDOV. Если этот сигнал сброшен, то работа выходного драйвера разрешается регистровым битом DDxn. |
DDOV |
Значение альтернативного направления |
Если DDOE установлен, то работа выходного драйвера разрешается/запрещается, когда DDOV устанавливается/ сбрасывается независимо от состояния регистрового бита DDxn. |
PVOE |
Разрешение задания альтернативного выходного состояния порта |
Если данный сигнал установлен и разрешена работа выходного драйвера, то состояние на выходе порта определяется сигналом PVOV. Если PVOE сброшен и разрешена работа выходного драйвера, то состояние на выходе порта определяется регистровым битом PORTxn. |
PVOV |
Альтернативное выходное состояние порта |
Если PVOE установлен, то выход порта принимает состояние PVOV независимо от установки регистрового бита PORTxn. |
DIEOE |
Разрешение альтернативного цифрового ввода |
Если данный бит установлен, то функция разрешения цифрового передается сигналу DIEOV. Если данный сигнал сброшен, то разрешение цифрового ввода определяется состоянием микроконтроллера (нормальный режим, режимы сна). |
DIEOV |
Альтернативное состояние цифрового ввода |
Если DIEOE установлен, то цифровой ввод разрешен/запрещен, если DIEOV установлен/сброшен независимо от состояния микроконтроллера (нормальный режим, режимы сна). |
DI |
Цифровой ввод |
Сигнал цифрового ввода для альтернативных функций. На рисунке сигнал подключен к выходу триггера Шмита перед синхронизатором. Если цифровой ввод используется как источник синхронизации, то модуль с альтернативной функцией будет использовать свой собственный синхронизатор. |
AIO |
Аналоговый ввод-вывод |
Сигнал аналогового ввода/вывода к_модулю/из_модуля с альтернативной функцией. Сигнал подключается непосредственно к контактной площадке и может использоваться двунаправлено. |
