Для коррекции данной САР я применю звено, которое показано на рисунке 6.2.
Рис 6.2 - корректирующее звено

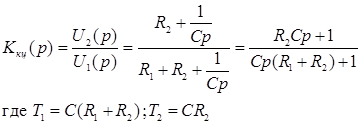

Найдём переходную функцию звена:
тогда
Комплексный коэффициент усиления корректирующей цепи будет равен:
Построим ЛАЧХ и ЛФЧХ корректирующего звена, для этого приравняем T1 и Т2 частоте среза системы.
ФЧХ корректирующего звена имеет вид:
Найдём параметры элементов корректирующего звена: Т.к. Т2 = 0,01, то примем С = 1мкФ и R2 =10 кОм, а
R1= (T1 - Т2) /C=0, 19/10-6 = 190 кОм.
