Контроль параметров ошибок в трактах цифровых систем передачи

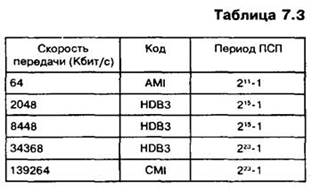

Таблица 1

В период технической эксплуатации контроль параметров ошибок проводится при локализации неисправности или при исследованиях с целью поиска путей повышения качественных показателей и надёжности цифровых каналов и трактов. В первом случае контроль осуществляется с целью нахождения неисправного участка канала или тракта. При этом процесс локализации повреждения должен начинаться либо с момента времени индикации аварийного состояния, либо при поступлении жалоб пользователей. При наличии аппаратного контроля в оборудовании, анализ и оценка показателей ошибок проводится в процессе работы с учётом выявленных аномалий и дефектов путем сравнения их с пороговыми (предельными) значениями, а также установлением наличия сигналов превышения порогов, поэтому использование измерительных приборов в этом случае не обязательно.

Информация о показателях ошибок основана на контроле их в соответствии с требованиями ITU-T M.2100, причем эта информация должна быть связана со временем и сохраняться для проведения долговременного анализа.

В рассматриваемом случае информация об уровне качества основана на сравнении показателей ошибок с установленными порогами и является инициирующей для включения аварийной сигнализации.

К дефектам, характеризующим изменения состояния цифрового сигнала от его нормального состояния, при этом относятся:

• пропадание сигнала (LOS); (d1)

• сигнал индикации аварийного состояния (AIS);(d2)

• пропадание циклового сигнала. (d3)

К аномалиям в принимаемом сигнале относят:

• цикловой синхросигнал с ошибками;(a1)

• блок с ошибками (ЕВ), обнаруженный с помощью EDC.(а2)

Полученная информация об аномалиях и дефектах сводится к конкретным значениям показателей ошибок в соответствии с критериями перевода, приведенными в таблице 2 для того или иного типа тракта, к которым относятся:

• тип 1 - тракты с цикловой и блоковой структурой;

• тип 2 - тракты с цикловой структурой;

• тип 3 - тракты без циклов.

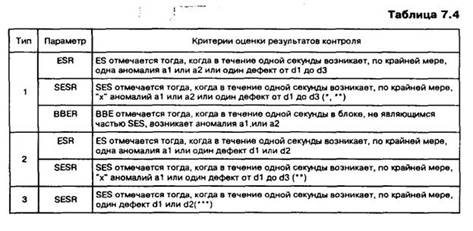

Таблица 2

* - если в течение интервала одного блока возникает более чем одна аномалия a1 или а2, должна отсчитываться одна аномалия.

** - значения «х» для трактов разного порядка указаны в нормах на цифровые тракты.

*** - оценки ESR и SESR должны быть идентичны, так как события SES являются частью совокупности событий ES.

При отсутствии контроля в рабочем режиме, единственная возможность локализации неисправности заключается в поэтапном контроле показателей ошибок на цифровых участках с использованием соответствующих средств измерений.

Для оценки показателей ошибок могут быть использованы 15-минутные и 24-часовые пороги уровня качества для показателей ошибок:

• уровень неприемлемого качества (UP) - 15-минутный порог;

• уровень ухудшенного качества (DP) - 24-часовой порог. Пороги могут быть рассчитаны по формулам:

UP = 0.75 RPO (с) и DP>= 10 RPO (с),

где RPO - норма на показатели ошибок.

Также существуют помимо вышеописанной методики следующие методики контроля:

Методика контроля энергетического потенциала линии связи и чувствительности приемного устройства;

Методы контроля характеристик фазового дрожания дрейфа фазы:

) Контроль выходного фазового дрожания;

) Контроль фазового дрожания, вызванного корректировкой указателя;
