Микропроцессорная линейная система автоматического регулирования температуры

Получить навыки проведения активного эксперимента с целью проведения математического описания линейного статического объекта и исследовать работу системы стабилизации температуры объекта с помощью микроконтроллера типа PIC16F84 фирмы MICROCHIP.

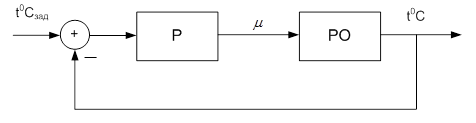

В качестве примера САР-температуры рассмотрен калорифер, структурная схема которого приведена на рис. 1.

Рис. 1. Структурная схема САР-температуры

В качестве РО принят малоинерционный тепловой объект с воздушным охлаждением.

Ход выполнения лабораторной работы

Кривая разгона (табл. 1, рис. 2):

Табл. 1

t, 0C

28

33,9

37,74

41,2

45

46,86

49,5

50,85

52,02

53,82

55,37

56,67

58,04

T, мин

0

1

2

3

4

5

6

7

8

9

10

11

12

t, 0C

59,1

58,74

59,8

60,57

60,1

59,03

60,46

61

60,03

58,9

60,81

60,81

61,03

T, мин

13

14

15

16

17

18

19

20

21

22

23

24

25

Перейти на страницу: 1 2
