Классификация и принцип действия

Результатом амплитудного преобразования является среднее значение слабопульсирующего напряжения Uc, которое в отличие от Um называют пиковым значением Uпик.

Uпик = Umcos q (1.1)

Где q - угол отсечки диода.

Напряжение Uпик поступает на вход усилителя постоянного тока, входное сопротивление которого большое, а выходное - малое. УПТ служит для согласования выходного сопротивления преобразователя с сопротивлением индикатора и для повышения чувствительности вольтметра.

Амплитудный преобразователь с закрытым входов (рисунок 1.2) представляет собой последовательное соединение конденсатора постоянной емкости С с параллельно соединенными диодом Д и резистором R. Процесс преобразования переменного напряжения в постоянное Uпик аналогичен рассмотренному выше, с тем отличием, что на зажимах 3-4 имеются значительные пульсации напряжения, для сглаживания которых предусмотрен фильтр.

Рисунок 1.2. Принципиальная схема амплитудного преобразователя с закрытым входом

Процессы преобразования пульсирующего напряжения преобразователем с открытым и закрытым входом различны и зависят от полярности подключения к входным зажимам /-2 постоянной составляющей пульсирующего напряжения. Если на вход амплитудного преобразователя с открытым входом включено пульсирующее напряжение так, что «+» постоянной составляющей приложен к аноду| диода, то выходное напряжение

Uпик»Umax=U0+Um+,

где Uo - постоянная составляющая, а Um+ - амплитуда положительного полупериода переменной составляющей. Если к аноду диода приложен «-» постоянной составляющей, то диод закрыт все время и преобразования нет. Если к аноду амплитудного преобразователя с закрытым входом приложено пульсирующее напряжение, то конденсатор С заряжен постоянной составляющей U0 преобразователь реагирует только на переменную составляющую. если к аноду диода приложен «+», то выходное напряжение Uпик» Um+, a если «-», то Uпик» Um - (рис. 4, б). Это полезное свойство вольтметров с закрытым входом измерять отдельно значения напряжения положительного или отрицательного полупериодов широко используется для определения симметричности амплитудной модуляции, наличия ограничения сигналов и т.д. Амплитудные (пиковые вольтметры характеризуются невысокой чувствительностью (порог чувствительности »0.1В) и широкой полосой частот (до 1 ГГц).

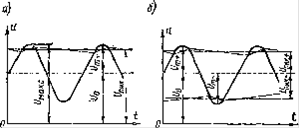

Рисунок 1.3. Диаграммы напряжении в амплитудных преобразователях: а-с открытым входом; б - с закрытым входом

Вольтметр средневыпрямленного значения состоит из входного делителя напряжения ДЯ, широкополосного транзисторного усилителя ШУ, выпрямительного преобразователя Пр и магнитоэлектрического индикатора.

Рисунок 1.4. Структурная схема универсального вольтметра

Входное сопротивление делителя напряжения высокое, и если усилитель имеет низкое входное сопротивление, то между ними ставится узел согласования - преобразователь сопротивлений (с высоким входным и низким выходным сопротивлениями). Выходное напряжение усилителя поступает на выпрямительный преобразователь, и через микроамперметр протекает постоянная составляющая выпрямленного тока, пропорциональная средневыпрямленному значению измеряемого напряжения.

Рисунок 1.5. Структурная схема вольтметра высокой чувствительности

Шкалу индикатора градуируют в среднеквадратических значениях синусоидального напряжения.

Вольтметры, построенные по такой структурной схеме, характеризуются высокой чувствительностью (микро- и милливольты) и сравнительно узкой полосой частот измеряемых напряжений (1; 5; 10 МГц). Обе эти характеристики определяются усилителем переменного напряжения.

Вольтметр среднеквадратического (действующего) значения строится по структурной схеме. Применяются преобразователи с квадратичной характеристикой, обеспечивающей измерение среднеквадратического значения напряжения любой формы. К таким преобразователям относятся, в первую очередь, термоэлектрические и оптронные. На базе термоэлектрических преобразователей создан преобразователь среднеквадратического значения, работающий на двух идентичных элементах ТПр1 и ТПр2 (рисунок 1.6) и дифференциальном усилителе ДУ (микросхеме). Нагреватель первого термопреобразователя подключен к выходу широкополосного усилителя, т.е. в цепь измеряемого напряжения Ux, а нагреватель второго - к выходу дифференциального усилителя ДУ, т.е. в цепь отрицательной обратной связи. ТермоЭДС первого преобразователя Ет1 =aтU2x второго - Ет2 =aтU2вых, где Ux и (Uвых - среднеквадратические значения измеряемого и выходного напряжений соответственно.
