Классификация и принцип действия

Рисунок 1.6. Схема термоэлектрического преобразователя среднеквадратического значения напряжения

Термопары включены встречно. Применяют дифференциальный усилитель с большим коэффициентом усиления. Выходное напряжение среднеквадратического преобразователя связано линейной зависимостью со среднеквадратическим значением измеряемого напряжения.

Основная погрешность преобразования обусловлена не идентичностью параметров термопреобразователей, увеличивающейся с их старением, и составляет 2,5-6%.

Вольтметры постоянного напряжения. Рассмотренный выше универсальный вольтметр позволяет измерять постоянное напряжение от десятых долей вольта и выше. Для измерения меньших значений (от 0,5 мкВ) применяют высокочувствительные электронные вольтметры с преобразованием постоянного напряжения в переменное, которое после значительного усиления вновь преобразуется в постоянное и измеряется магнитоэлектрическим микроамперметром.

Цифровые электронные вольтметры. Принцип работы вольтметров дискретного действия состоит в преобразовании измеряемого постоянного или медленно меняющегося напряжения в электрический код, который отображается на табло в цифровой форме. В соответствии с этим обобщенная структурная схема цифрового вольтметра состоит из входного устройства ВхУ, аналого-цифрового преобразователя АЦП и цифрового индикатора Ц И.

Рисунок 1.7. Обобщенная структурная схема цифрового вольтметра

Цифровые вольтметры с время-импульсным преобразованием. Принцип работы заключается в преобразовании измеряемого напряжения Ux в пропорциональный интервал времени ДГ, измеряемый числом N заполняющих его импульсов со стабильной частотой следования.

Вольтметр работает циклами, длительность которых Т устанавливается с помощью управляющего устройства УУ и обычно равна или кратна периоду питающей сети. Для единичного измерения Ux предусмотрен ручной запуск.

Погрешность измерения возникает вследствие нелинейности изменения линейнопадающего напряжения, нестабильности порога срабатывания сравнивающих устройств.

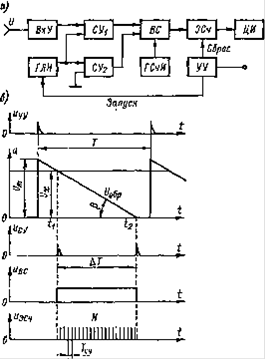

Рисунок 1.8. Цифровой вольтметр с время-импульсным преобразованием

Возможности потери счетного импульса, т.е. погрешности дискретности. Основная погрешность составляет обычно 0,1%. Помехоустойчивость вольтметров с время-импульсным преобразованием низкая, так как любая помеха вызывает изменение момента срабатывания сравнивающего устройства. Главным достоинством этих вольтметров является их сравнительная простота.

Цифровой вольтметр с частотным преобразованием. Принцип действия заключается в преобразовании измеряемого напряжения в пропорциональную ему частоту следования импульсов, измеряемую цифровым частотомером.

Цифровой вольтметр с двойным интегрированием. Принцип его работы подобен принципу времямпульсного преобразования, с тем отличием, что здесь образуются два временных интервала в течение цикла измерения, длительность которого устанавливается кратной периоду помехи. Таким образом определяется среднее значение измеряемого напряжения, а помеха подавляется. Эти вольтметры являются более точными и помехоустойчивыми по сравнению с рассмотренными выше, однако время измерения у них больше.

Вольтметр следящего уравновешивания работает не циклами, а непрерывно реагируя на изменение измеряемого напряжения: сумма образцовых напряжений принимает большее или меньшее значение в зависимости от значения измеряемого напряжения. Когда достигается равенство Ux=åUобр. код преобразуется в показание, а состояние прибора остается неизменным до тех пор, пока не изменится значение Ux. Преимущество вольтметров следящего уравновешивания заключается в уменьшении статической и динамической погрешности и в повышении быстродействие.
