Расчёт схемы генератора линейно изменяющегося напряжения

Для обеспечения перекрывания диапазонов, предусмотрен переменный резистор R3’, номинал которого составляет 15 кОм, при этом плавная регулировка составляет ±10%.

Емкость будет разряжаться до 0,3 В (падение напряжения на прямо смещенном p-n - переходе германиевого диода), что даст на выходе схемы постоянный уровень 0,6 В в отсутствии сигнала на входе. Эта составляющая убирается разделительной емкостью С2 = 1 мкФ.

Требования к запускающему импульсу ГЛИНа:

а) Импульс прямоугольной формы отрицательной полярности;

б) Uзап = 8 В;

Моделирование работы ГЛИН в автоколебательном режиме со схемой блокировки приведена на рисунке 2.

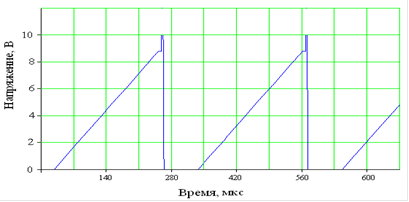

Рисунок 2 - Работа ГЛИН в автоколебательном режиме
