Контроль качества передачи в сетевых слоях

В конце будет смоделирована процедура BIP-2 для контроля трактов VC-12.

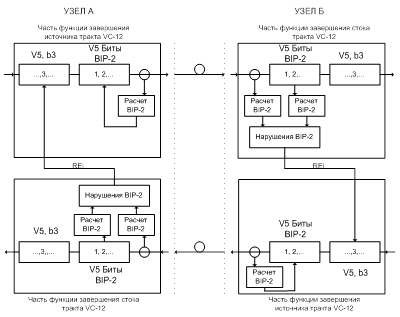

Рис. 4.3 - Пример контроля двунаправленного тракта VC-12

Бит 4 служит для оповещения дальнего конца об удаленной неисправности (RFI), если в данном пункте отсутствуют сигналы о неисправности в направлении передачи, то в направлении приема в этом бите устанавливается 0. Биты 5-7 содержат сигнальную метку. Бите 8 устанавливается равным 1 для индикации в тракте VC-12 удаленного дефекта, в противном случае этот бит устанавливается равным 0.

Для оценки качества передачи могут быть использованы характеристики ошибок. В отношении сети интересует 4 параметра качества:

· Отличное качество передачи (без ошибок)

· Ухудшенное качество передачи (секунда с ошибками)

· Отказ (Секунда со значительными ошибками)

· Блоки с фоновыми ошибками

Блок с ошибками (Errored Block - EB) - блок, в котором отмечены один или несколько битов с ошибками.

Секунда с ошибками (Errored Second - ES) - интервал времени, равный одной секунде, в течение которого отмечены один или несколько блоков с ошибками или один дефект.

Секунда со значительными ошибками (Severely Errored Second -SES) - интервал времени, равный одной секунде, в течение которого отмечено не меньше Х% блоков с ошибками или один дефект.

Блоки с фоновыми ошибками (Background Block Error - BBE) - блоки с ошибками, которые не принадлежат секундам со значительными ошибками SES.

Соответственно характеристики будут следующими:

Относительная величина секунд с ошибками (Errored Second Ratio - ESR) - отношение секунд с ошибками ко всем секундам в течение времени наблюдения при нормальном состоянии тракта.

Относительная величина секунд со значительными ошибками (Severely Errored Second Ratio - SESR) - отношение секунд со значительными ошибками ко всем секундам в течение времени наблюдения при нормальном состоянии тракта.

Относительная величина фоновых блочных ошибок (Background Block Error Ratio - BBER) - отношение количества блоков с фоновыми ошибками ко всем блокам за исключением блоков, входящих в секунды со значительными ошибками SES. [9]

Зная характеристики ошибок необходимо обозначить для них допустимые рамки и ограничения.

В табл. 4.1 указаны требования для виртуальных контейнеров VC-12 и VC-4.

Таблица 4.1

Требования к характеристикам ошибок

Для оценки трактов виртуальных контейнеров транспортной сети SDH в терминах блоков с ошибками по данным расчетов BIP принимается следующее:

размер блока равен размеру цикла (сверхцикла) (табл. 4.2);

блок отмечается как блок с ошибками, если отмечено хотя бы одно нарушение при сравнении BIP источника и BIP стока в функции завершения стока тракта.

Таблица 4.2

Параметры блоков для контроля характеристик трактов
