С помощью Mathcad найдем и построим графики спектральной характеристики сигнала.
Значения функции сигнала № 5 приведены в таблице 2.2.
Таблица 2.2 - Значения функции для сигнала № 5
, 00,61,21,82,43 | ||||||
1,8000,08240,07510,06380,04960,0340 |

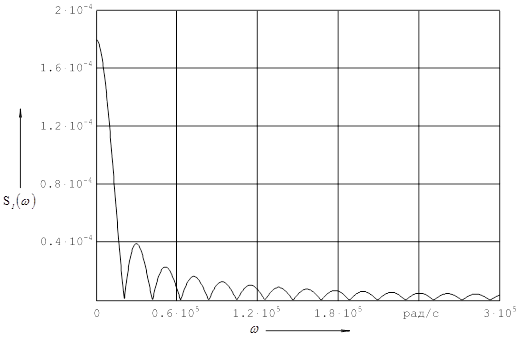

График спектра сигнала № 5 представлен на рисунке 2.2.
Рисунок 2.2 - Спектр сигнала № 5
Значения функции сигнала № 5 приведены в таблице 2.3.
Таблица 2.3 - Значения функции для сигнала № 5
, 00,61,21,82,43 | ||||||
, град0-155,66-131,32-106,99-82,65-58,31 |

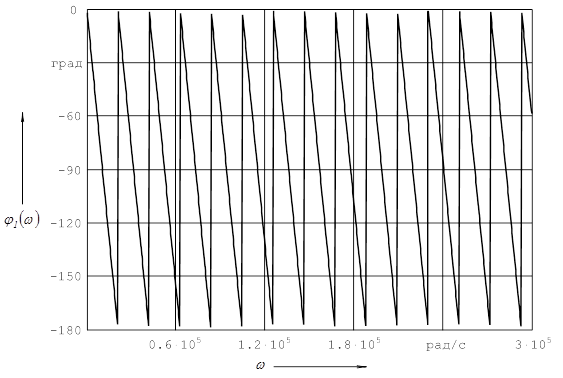

График фазы сигнала № 5 представлен на рисунке 2.3.
Рисунок 2.3 - Фаза сигнала № 5
Аналитическая запись сигнала № 7 во временной области имеет вид:
где В, мкс.
Значения функции для сигнала № 7 представлены в таблице 2.4.
Таблица 2.4 - Значения функции для сигнала № 7
t, мкс |
-20 |
-15 |
-10 |
-5 |
0 |
5 |
10 |
15 |
20 |
, В0000,6360,90,636000 |
