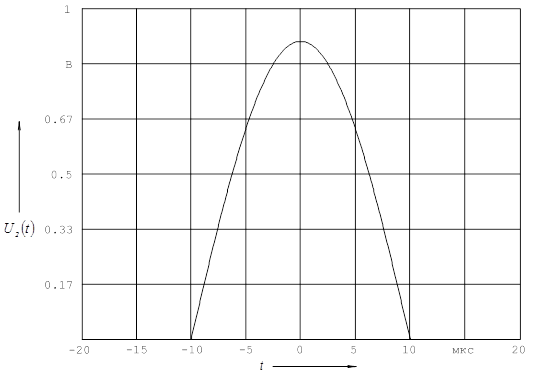

График временной характеристики сигнала № 7 представлен на рисунке 2.5.
Рисунок 2.4 - Временная характеристика сигнала № 7
Аналитическая запись спектральной характеристики сигнала № 7 имеет вид:
.
Используя систему Mathcad, найдем модуль спектральной характеристики сигнала № 7. На основании чего построим график спектра сигнала.
Однозначно можно сказать, что в силу четности временной характеристики сигнала № 7 мнимая часть алгебраической формы представления его спектральной плотности равна нулю. А значит, и фаза сигнала имеет постоянное значение, равное нулю.
Значения функции сигнала № 7 приведены в таблице 2.5.
Таблица 2.5 - Значения функции для сигнала № 7
, 00,40,81,21,62 | ||||||
11,4591,4140,05810,1690,1060,0290 |

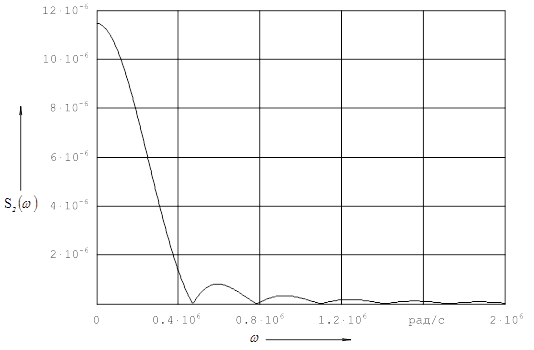

График спектра сигнала № 7 представлен на рисунке 2.5.
Рисунок 2.5 - Спектр сигнала № 7
Аналитическая запись сигнала № 8 во временной области имеет вид:
где В, мс.
Значения функции для сигнала № 8 представлены в таблице 2.6.
Таблица 2.6 - Значения функции для сигнала № 8
t, мс |
0 |
0,2 |
0,4 |
0,6 |
0,8 |
1,0 |
1,2 |
1,4 |
, В00,07820,09750,04260000 |
