Исследование и расчет цепей постоянного тока

Потенциальная диаграмма

Потенциалы всех узлов, обозначенных на схеме:

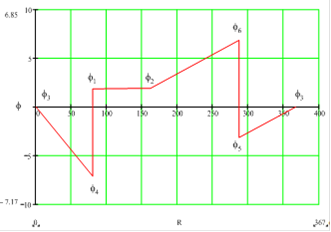

Рис. 6 Потенциальная диаграмма для внешнего контура схемы (узлы 3-4-1-2-6-5-3)

1.4 Расчётная часть

Рис. 7 Эквивалентная схема стенда, используемая для проведения расчетов

Составим уравнения по законам Кирхгофа:

-по первому закону Кирхгофа:

I1+I2=I3 39,5-1,5=38 (мА)

по второму закону Кирхгофа:
