Смешивание частоты генератора с эталонной и измерение частоты биений.

Подача сигнала с генератора на систему ФАПЧ и измерение напряжения в цепи обратной связи.

Достоинства: простота конструкции датчика, простая схемотехника.

Недостатки: худшие возможности дискриминации обнаруженных объектов, малая чувствительность.

Импульсные металлоискатели - принцип работы основан на возбуждении в зоне расположения металлического объекта импульсных вихревых токов и измерении вторичного электромагнитного поля, которое наводят эти токи. В данном случае, возбуждающий сигнал передается в катушку датчика не постоянно, а периодически, в виде импульсов. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. Поле, в свою очередь, наводит в катушке датчика затухающий ток. Соответственно, в зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность.

Достоинства: нечувствительность к минерализированному грунту, простота конструкции датчика.

Недостатки: повышенное потребление энергии, слабые возможности дискриминации.

В профессиональных металлоискателях могут совмещаться несколько способов обнаружения объектов. В поисковых операциях применяют в основном ручные металлодетекторы, снабженные световыми и звуковыми индикаторами.

Самая миниатюрная модель АКА-7210 «Минискан» имеет габариты 160х80х30мм, что позволяет использовать ее в скрытоносимом варианте для обнаружения оружия. Селекция объектов из черных и цветных металлов сочетается в этом приборе с высокой чувствительностью.

Профессиональный высокочувствительный компьютеризированный селективный грунтовой металлодетектор АКА-7234 «Стерх Мастер» снабжен различными программами поиска, включая программу «поиск объекта заданного типа», способен запоминать визуальные образы объектов, имеет автоматическую настройку и схему подавления влияния минерализации грунта. Дальность обнаружения пистолета Макарова-70 см, колодезного люка-150 см, монеты диаметром 25 мм -35 см.

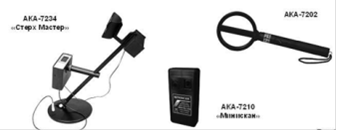

Рис. Металлоискатели “АКА”

Малогабаритный прибор «Сфинкс-ВМ-311» и портативный «Сфинкс-ВМ-611» имеют ступенчатую регулировку чувствительности. Автоматический селективный грунтовой металлодетектор «Сфинкс-ВМ-911» снабжен световой и звуковой индикацией. Дальность обнаружения монеты диаметром 25 мм - около 30 см,. пистолета Макарова - 50 см, колодезного люка - 180 см, масса - 0,99 кг.

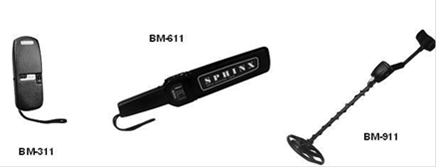

Рис. Металлоискатели “Сфинкс”

Сравнительные характеристики отечественных металлодетекторов приведены в Таблице 1.

Таблица № 1.

Характеристика

АКА-7202

АКА-7210

АКА-7215

Сфинкс ВМ-311

Сфинкс ВМ-611

Дальность обнаружения пистолета Макарова, см

30

35

35

15

25

Дальность обнаружения диска из цветн. металла диаметром 25мм, см

13

17

17

6

15

Распознавание цветных и черных металлов

нет

есть

Есть

нет

нет

Вид индикации

звуковая световая

звуковая световая

звуковая световая

звуковая

звуковая световая

Регулировка чувствительн.

плавная

нет

плавная

ступенчатая



Конструктивное исполнение

портативн.

малогабар.

портативн.

малогабар.

портативн.

Габариты, мм Вес, кг

400х145х35 0,35

165х82х32 0,26

400х145х35 0,35

190х70х30 0,2

410х80х30 0,3
