Разработка функциональной схемы КВС

Рисунок 4 - Плотность вероятности трафика для сегмента 4

Рисунок 5 - Плотность вероятности трафика для сегмента 10

Рисунок 6 - Плотность вероятности трафика для сегмента 16

Рисунок 7 - Плотность вероятности трафика для сегмента 18

Рисунок 8 - Плотность вероятности трафика для сегмента 19

Рисунок 9 - Плотность вероятности трафика для сегмента 20

Рисунок 10 - Плотность вероятности трафика для сегмента 25

ЗАКЛЮЧЕНИЕ

Информационно-вычислительные сети сегодня являются мощным средством обработки информации, обеспечивающим: большие, распределенные по объединению, предприятию информационно-вычислительные мощности; математические модели, базы данных, информационно-поисковые и справочные службы; эффективное коллективное использование имеющихся ресурсов; высокую надежность обработки информации благодаря резервированию и дублированию ресурсов; интегрированную передачу и обработку данных, речи, изображений; простые формы расширения сети, изменения ее конфигурации и характеристик.

В данном курсовом проекте была спроектирована и оптимизирована функциональная схема КВС и рассчитана стоимость требуемого оборудования.

Были использованы программы: Pfmean1.exe, Pfmean2.exe, Traffic.exe, MathCad.

ПРИЛОЖЕНИЯ

Приложение А

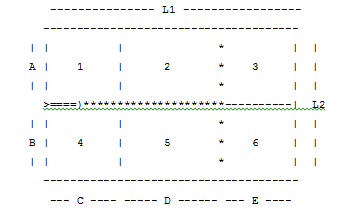

Разработать проект корпоративной выч. сети (КВС) для 3-х этажного здания. План помещений одного этажа:

Помещения 1 6 соединены коридором ******* шириной 2 м.

Размеры : L1=C+D+E=21м; L2=A+B=12м; A=5м; C=9м; D=5м.

Высота перекрытий между этажами: 3.54м.

Нумерация пользователей в залах (зал = этаж - комната):

зал

11

12

13

14

15

16

##

1-5

6-8

9-12

13-19

20-23

24-29

зал

21

22

23

24

25

26

##

30-35

36-39

40-44

45-52

53-57

58-64

зал

31

32

33

34

35

36

##

65-71

72-76

77-82

83-91

92-97

98-105

Пользователи разделяются на 6 типов:

тип 1={ 5, 11, 17, 23, 29, 35, 41, 47, 53, 59, 65, 71, 77, 83, 89, 95,101}

тип 2={ 6, 12, 18, 24, 30, 36, 42, 48, 54, 60, 66, 72, 78, 84, 90, 96,102}

тип 3={ 1, 7, 13, 19, 25, 31, 37, 43, 49, 55, 61, 67, 73, 79, 85, 91, 97,103}

тип 4={ 2, 8, 14, 20, 26, 32, 38, 44, 50, 56, 62, 68, 74, 80, 86, 92, 98,104}

тип 5={ 3, 9, 15, 21, 27, 33, 39, 45, 51, 57, 63, 69, 75, 81, 87, 93, 99,105}

тип 6={ 4, 10, 16, 22, 28, 34, 40, 46, 52, 58, 64, 70, 76, 82, 88, 94,100}

Сеть должна обеспечивать 7 сервисов:

,2,3 - файл-серверы, 4 - печать, 5 - база данных, 6 - e-mail, 7 - WEB.

Заданы параметры Q, L и C для расчета трафика в сети.
