Расчет длин регенерационных участков

, (3.24)

где Zo - волновое сопротивление идеальной среды, Ом.

. (3.25)

В реальных условиях волновое сопротивление волокна имеет промежуточное значение между Zв1 и Zв2.

Плоские волны, распространяются по световоду с определенной фазовой скоростью. Границы изменения фазовой скорости определяется по формуле.

, (3.26)

где n1- показатель преломления сердечника или оболочки соответственно.

Используя вышеприведенные формулы, проведем расчет параметров оптического кабеля (в расчетах рассматривается ВОК марки ОКМС-А-4/2(2,4)Сп-8(2) производства ЗАО «Трансвок»). В кабеле используется оптическое волокно ступенчатого профиля производства фирмы Corning Inc. Сердцевина ОВ кварцевая, легированная германием, с показателем преломления n1, равным 1,4682. Оболочка одинарная из чистого кварца с показателем преломления n2, равным 1,4615. Защитное покрытие OB - двойное из акрилата ультрафиолетовой вулканизации: внутреннее - низкомодульное, наружное - высокомодульное. Диаметр сердцевины ОВ равен 8,2 мкм, диаметр оболочки -125 ± 1 мкм, диаметр покрытия - 245 ± 5 мкм.

Рассчитаем параметры ОВ для длины волны 1550 нм.

Определим показатель преломления оболочки

Используя формулы (3.3)-(3.5), определим критическое значение длины волны, критическую частоту и угол полного внутреннего отражения

Межмодовую дисперсию световода определяем по (3.6)

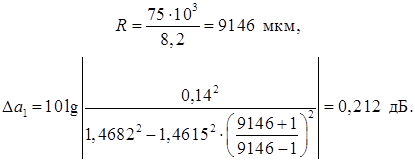

Затухание на макроизгибах рассчитаем по (3.22) для радиуса изгиба Рпз, равного 75 мм

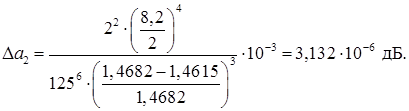

Затухание за счет потерь на микроизгибе определяем по (3.23) для высоты микроизгиба h, равной 2 мкм

Волновое сопротивление сердечника и оболочки волокна рассчитаем по формулам (3.24) и (3.25)

Волновое сопротивление волокна находится в интервале между значениями zb1 и ZB2.

По (3.26) рассчитаем скорость распространения волны по сердечнику и оболочки волокна

Границы изменения значения фазовой скорости лежат в интервале значений между V1 и V2.

Далее рассчитаем параметры ОВ, зависящие от длины волны передающего модуля. В расчетах используется длина волны l, равная 1,55 мкм.

По (3.6) и (3.7) определим нормированную частоту и число передаваемых мод по выбранному ОВ

Используя формулы (3.11) - (3.16), оценим в первом приближении материальную и волноводную дисперсию при следующих параметрах: ширину спектра источника излучения Dl принимаем равной 0,001 - 0,002 мкм для лазерного диода и 0,02 - 0,025 мкм - для светоизлучающего. При расчетах рассматриваем лазерный диод. Значения коэффициентов Аi и Li определяем экспериментально для различных структур световодов. Для световода, легированного германием, значения этих коэффициентов приведены в таблице 3.8 [12].

Таблица 3.8 - Значения коэффициентов Аi и li
