Разработка топологии сети

Правда, по всей вероятности, придется отказаться от 100baseT в пользу 10baseT. Пусть медленнее, но надежнее. Не нужно хорошо разбираться в теории вероятностей, чтобы сделать вывод о времени простоя сети при разных топологиях построения. Очевидно, что «гирлянда» будет дольше ремонтироваться, чем работать.

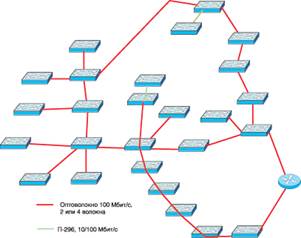

В заключение, для иллюстрации общих принципов, хотелось бы привести схему вполне реальной сети. Карту расположения домов пришлось убрать из соображений безопасности прокладок (рис. 6).

Можно видеть два связанных кольца, в которых часть узлов является центром небольших «звезд». Таким образом, полностью вывести сеть из строя довольно сложно. Обрыв любого кабеля на кольце не остановит работу. А оконечные разветвления позволяют охватить значительную территорию (практически весь жилой район).

По сути, это компромисс «звезды» и «кольца», адаптированный под имеющиеся дома, с учетом минимальных затрат кабеля и оборудования. И при условии сохранения достаточной потенциальной надежности.

Стоит порекомендовать относиться к проектированию сети творчески, порой самые эффективные решения не заметны на первый взгляд. А небольшое усложнение/удорожание может привести к существенному росту надежности всей системы в целом.
