Зонная модель полупроводников (ПП). Вырожденные и невырожденные ПП. Уровень Ферми в ПП. Зависимость уровня Ферми от температуры, степени концентрации примеси

Промежуток времени, прошедший с момента генерации частицы, до ее рекомбинации называют временем жизни, а расстояние, пройденное частицей за время жизни - диффузионной длиной. Так как время жизни каждого из носителей различно, для однозначной характеристики ПП под временем жизни чаще всего понимают среднее время жизни, а под диффузионной длиной - среднее расстояние, которое проходит носитель за время жизни.

Диффузионная длина и время жизни ni и pi связаны соотношением:

;

,

где Ln, Lp-диффузионная длина;

tn, tp время жизни;

Dn, Dp - коэффициент диффузии.

Удельная проводимость ПП:

s=1/r=I/E=enmn=epmр

где р - удельное сопротивление ПП.

Собственная проводимость при Т=300К ничтожно мала, так как малая концентрация носителей и постоянная при заданной температуре .

Чтобы увеличить электропроводность ПП при заданной температуре надо ввести примесь.

Проводимость, вызванная наличием в кристалле ПП примесей атомов с иной валентностью, называется примесной.

Примеси, вызывающие в ПП увеличение свободных электронов называют донорами

(это в основном элементы As, Sb, P), а вызывающее увеличение дырок - акцепторами

(Al, In, B).

Особенности ПП с электронной проводимостью.

Если ввести атом вещества, имеющий пять валентных электронов, то четыре электрона вступают в связь с атомами например, германия, а пятый остается лишним и при Т=300 градусов становится свободным.

Для того чтобы примесная проводимость преобладала над собственной (ni), надо вводить примесь порядка Nд = 1016см-3. Такой кристалл с электронной проводимостью обозначают на рисунке 5.2.

Рисунок 5.2 - ПП с электронной проводимостью

Рисунок 5.3 - Электрическая диаграмма и графики Ферми-Дирака для ПП с электронной проводимостью

Атомы примеси отдают энергию уровнями больше чем уровни собственного ПП, поэтому уровни донора расположены вблизи зоны проводимости ПП на уровне ΔWn=0.05эВ. Так как при Т=300 градусов сообщается ΔW=0.026Эв, то все электроны с примесного уровня переходят в зону проводимости ПП. Поэтому кривая распределения Ферми-Дирака и уровень Ферми Wf смещаются вверх, что увеличивает количество свободных электронов в ПП.

Особенности ПП с дырочной проводимостью.

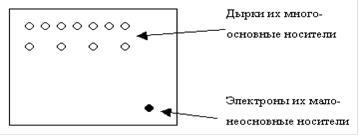

Рисунок 5.4 - Кристалл с акцепторной примесью

Валентные электроны атомов акцепторной примеси расположены на энергетическом уровне, находящегося в непосредственной близости от зоны валентных электронов собственного ПП.

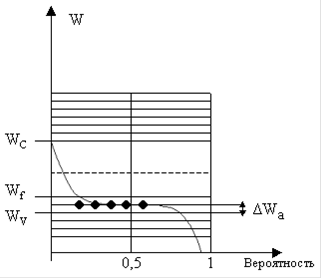

Рисунок 5.5 - Энергетическая диаграмма и графики Ферми-Дирака

Валентные электроны ПП легко переходят на примесные уровни акцептора, следовательно, в валентной зоне ПП появляется большое число дырок. Они будут заполняться другими электронами валентной зоны, на месте которых образуются новые дырки, и т.д. Появляется возможность последовательного смещения электронов в валентной зоне, что обуславливает повышение проводимости. Кривая Ферми-Дирака и уровень Ферми смещаются вниз.
